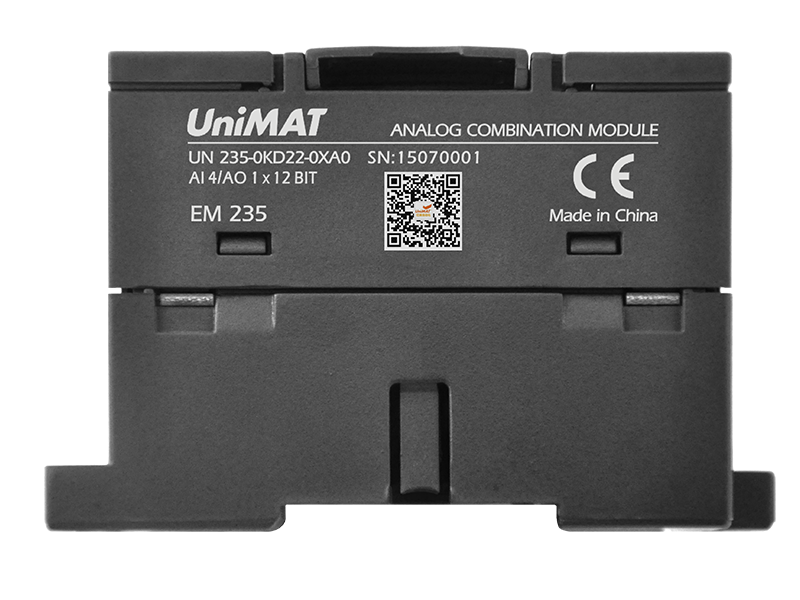

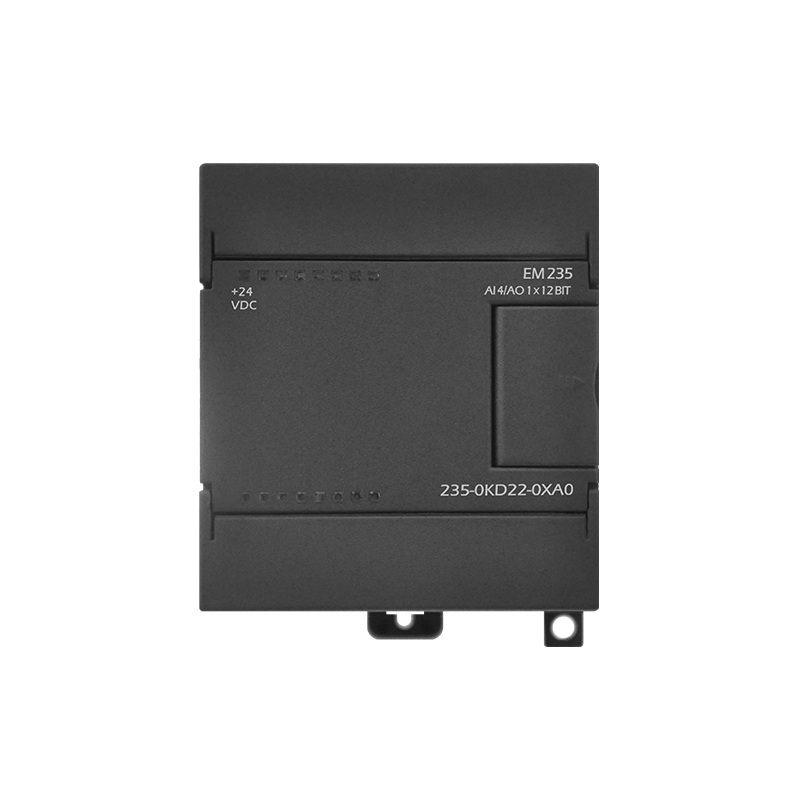

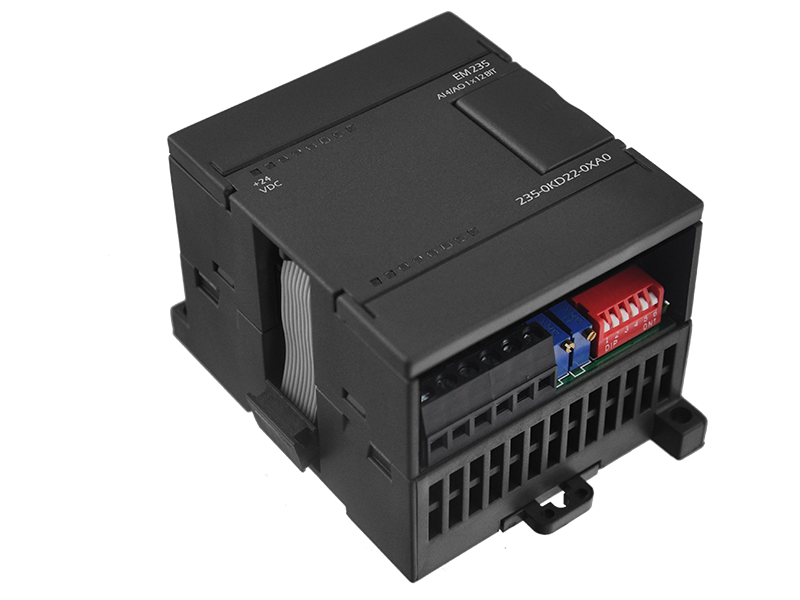

EM235 4AI/1AOx12 bits

Descripción del Producto

4AI,1AO; salida de voltaje con resolución de 12 bits;

Salida de corriente con resolución de 11 bits

Función de entrada

Del consumo de corriente del bus

30 mA

A partir del consumo de corriente L+

60 mA

Pérdida de potencia

2W

Número de entrada analógica

4

Tipo de entrada de señal

Diferencial

Voltaje máximo de entrada

30 V

Corriente máxima de entrada

32 mA

Rango de entrada de voltaje: Unipolar

0 ~ 50 mV, 0 ~ 100 mV, 0 ~ 500 mV, 0 ~ 1 V, 0 ~ 5 V, 0 ~ 10 V

Rango de entrada de voltaje: Bipolar

±1 V, ±2,5 V, ±5 V, ±10 V

±25mV, ±50mV, ±100mV, ±250mV, ±500mV,

rango de entrada actual

0 ~ 20 mA,

Resolución

12 bits

Bipolar, rango completo

0~32.000

Unipolar, rango completo

-32.000 ~ +32.000

Tiempo de conversión de analógico a digital

<250 µs

Función de salida

Número de entrada analógica

1

Rango de voltaje de entrada

-10 ~ +10 V

Rango de corriente de entrada

0 ~ 20 mA

Impedancia de carga

·para salidas de voltaje

Mínimo: 5 KΩ

·para salidas de corriente

Máx.: 0,5 KΩ

Resolución

Salida de voltaje de 12 bits;

Salida de corriente de 11 bits

Formato de palabra de datos

·Visualizable: salida de voltaje

-32.000 ~ +32.000

·Visualizable: salida actual

0 ~ 32 000

Error básico

±0,5 % del rango completo

Dimensiones (An x Al x Pr) (mm)

71,2 × 80 × 62
