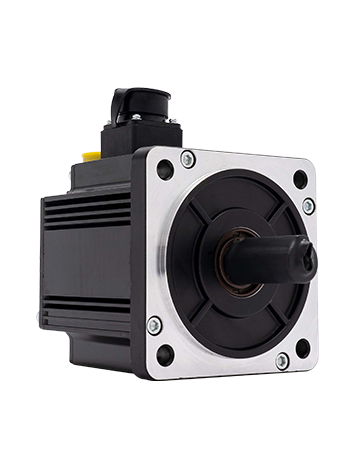

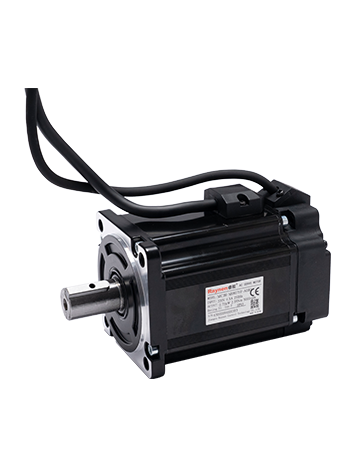

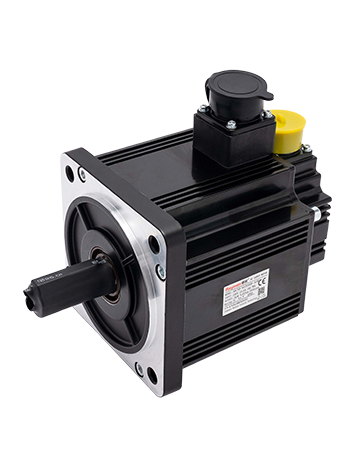

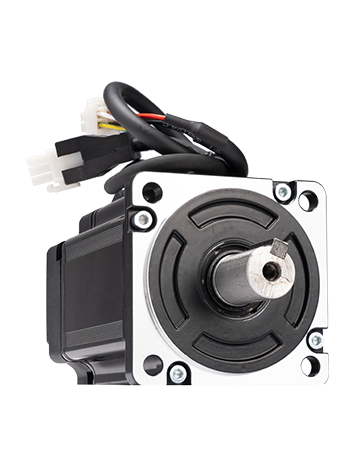

MC2Y Series Servo Motors


MC2 series motors support single-turn 17-bit magnetic encoding, multi-turn 17-bit magnetic encoding, and multi-turn 23-bit optical encoding. Small speed/torque fluctuation, small axial movement, low noise, low temperature rise, more reliable performance, and smoother operation. In conjunction with servo drives, it can more accurately complete speed control, torque control, and position control. Supports industry applications such as labeling machines, cutting machines, and manipulators.

Selection table

Product series Inertia level Flange Rated Power Rated speed Voltage level Rated torque Moment of Inertia Motor Model Driver Model Overload multiple
(mm) (kW) (Maximum speed) (N·m) (kg·cm²)
(rpm)
MC2Y Low inertia
(MC2SY)
60 0.2 3000(6000) 220V 0.64 0.2(02) MC2S-M06020F口Y 1R6L 3
0.4 1.27 0.7(0.29) MC2S-M06040F口Y 2R8L 3
80 0.75 2.39 0.9(0.96) MC2S-M08075F口Y 5R5L 3
1 3.18 1.125(1.185) MC2S-M08100F口Y 6R6L/7R6M 2.5/3.5
110 1.2 3000(5000) 4 1.75 MC2S-M11120F口Y 7R6M 3
1.5 5 2.5 MC2S-M11150F口Y 12RM 3
1.8 6 3.1 MC2S-M11180F口Y 12RM 3
0.8 2000(3000) 4 1.75 MC2S-M11080D口Y 6R6L 3
1 5 1.75 MC2S-M11100D口Y 6R6L/7R6M 2.5/3.5
1.2 6 2.5 MC2S-M11120D口Y 7R6M 3
2 10 4.2 MC2S-M11200D口Y 12RM 3
0.95 1500(3000) 6 2.5 MC2S-M11095C口Y 6R6L 3
1.8 12 4.2 MC2S-M11180C口Y 12RM 2
130 1 3000(5000) 3.18 2.44(4.34) MC2S-M13100F口Y 6R6L/7R6M 2.5/3
1.5 4.77 3.08(4.98) MC2S-M13150F口Y 12RM 3
2 6.37 4.0(5.9) MC2S-M13200F口Y 12RM 3
1 380V 3.18 2.44(4.34) MC2S-T13100F口Y 5R4T 3
1.5 4.77 3.08(4.98) MC2S-T13150F口Y 5R4T 3
2 6.37 4.0(5.9) MC2S-T13200F口Y 8R4T 3
3 9.55 6.2(8.1) MC2S-T13300F口Y 12RT 3
4 12.7 10.59(12.49) MC2S-T13400F口Y 17RT 3
5 15.9 13.15(15.05) MC2S-T13500F口Y 17RT 3
MC2Y Medium inertia
(MC2DY)
180 2 2000(3000) 220V 9.55 23.3(29.1) MC2D-M18200D口Y 12RM 3
2 380V 9.55 23.3(29.1) MC2D-T18200D口Y 8R4T 3
3 14.32 30.5(36.3) MC2D-T18300D口Y 12RT 3
4 19.1 41.3(47.2) MC2D-T18400D口Y 12RT 3
5 23.87 57.6(63.4) MC2D-T18500D口Y 17RT 3
2 1000(1500) 19.1 57.6(63.4) MC2D-T18200B口Y 5R4T 3.5
3 28.65 81(86.6) MC2D-T18300B口Y 8R4T 3.5
4 38.2 119.6(124.6) MC2D-T18400B口Y 12RT 3.5
2.9 1500(3000) 18.5 41.3(47.2) MC2D-T18290C口Y 8R4T 2.5
4.4 28 57.6(63.4) MC2D-T18440C口Y 12RT 2.5
5.5 35 81(86.6) MC2D-T18550C口Y 17RT 2.5
7.5 48 119.6(124.6) MC2D-T18750C口Y 21RT 2.5
MC2Y High inertia
(MC2HY)
40 0.1 3000(6000) 220V 0.32 0.067(0.068) MC2H-M04010F口Y 1R6L 4
60 0.2 0.64 0.29(0.3) MC2H-M06020F口Y 1R6L 3
0.4 1.27 0.54(0.55) MC2H-M06040F口Y 2R8L 3
0.6 1.91 0.8(0.81) MC2H-M06060F口Y 5R5L 3
80 0.75 2.39 1.55(1.65) MC2H-M08075F口Y 5R5L 3
1 3.18 2(2.1) MC2H-M08100F口Y 6R6L/7R6M 2.5/3
130 0.85 1500(3000) 5.41 14.8(16.9) MC2H-M13085C□Y 5R5L 3
1 2000(4500) 4.77 14.8 MC2H-M13100D口Y 6R6L/7R6M 2.5/3
1.3 1500(3000) 8.28 21(23) MC2H-M13130C口Y 6R6L/7R6M 2.5/3
1.5 2000(4500) 7.16 21 MC2H-M13150D口Y 12RM 3
1.8 1500(3000) 11.48 28.5(30.6) MC2H-M13180C口Y 12RM 3
2 2000(4500) 9.55 28.5 MC2H-M13200D口Y 12RM 3
2.3 1500(2000) 14.64 38(36.9) MC2H-M13230C口Y 12RM 3
0.85 1500(3000) 380V 5.41 14.8(16.9) MC2H-T13085C口Y 5R4T 3
1.3 1500(3000) 8.28 21(23.1) MC2H-T13130C口Y 3R5T/5R4T 2.5/3
1.8 1500(2000) 11.46 28.5(30.6) MC2H-T13180C口Y 5R4T/8R4T 2.5/3
2.3 2000(3000) 14.64 34.8(36.9) MC2H-T13230C口Y 5R4T/8R4T 2.5/3
