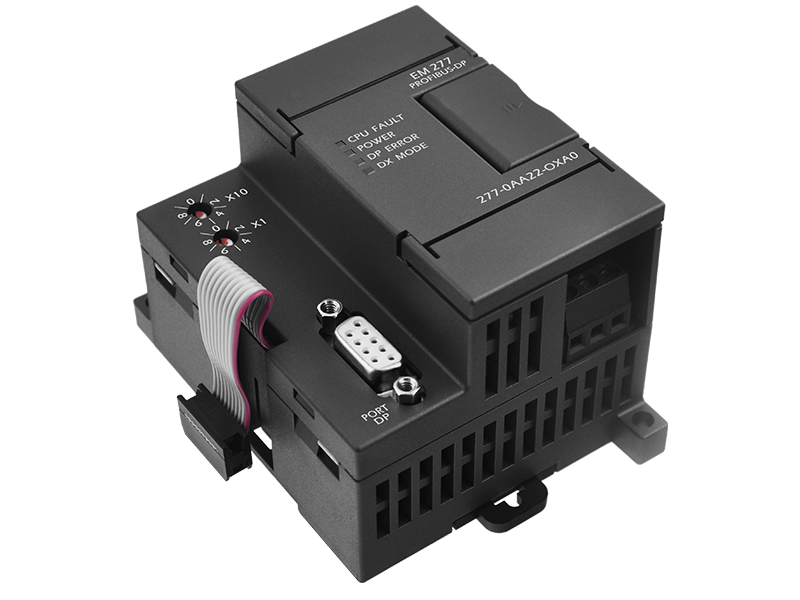

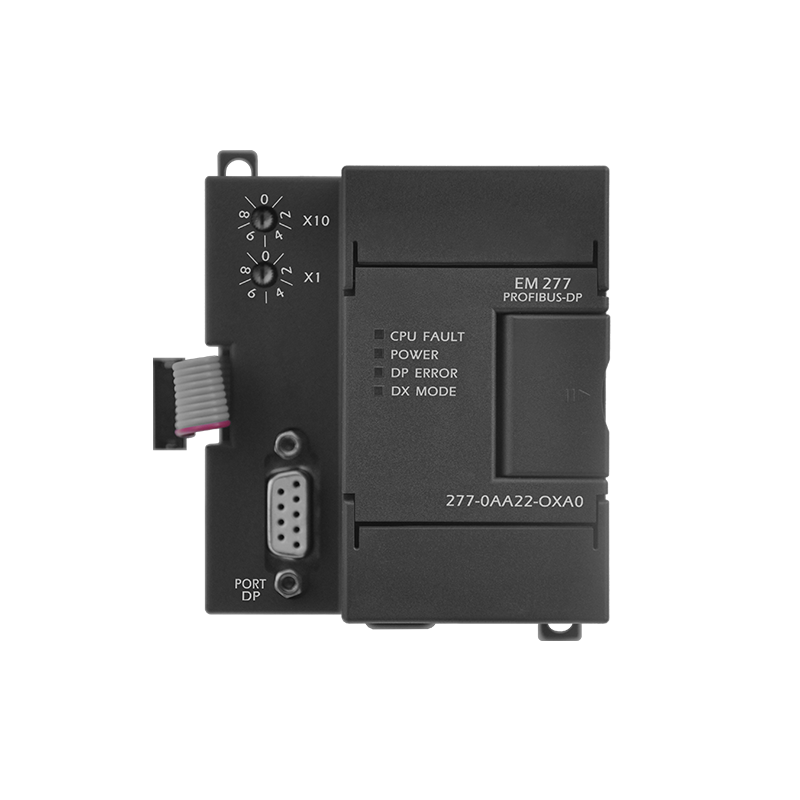

Módulo EM277 PROFBUS-DP

Descripción

Se utiliza en sistemas de E/S distribuidas con interfaz PROFIBUS-DP

Aislamiento óptico, estable

Función del módulo

Puerto

1

Tipo de puerto

RS-485

Protocolo

PROFIBUS-DP

Velocidad PROFIBUS-DP

9,6, 19,2, 45,45, 93,75, 187,5 y 500 Kbps

1,5, 3, 6 y 12 Mbps

Capacidad neta

Configuración de la dirección de la subestación

0 a 99 (ajuste mediante interruptor giratorio)

Subestación máxima por sección neta

32

Subestación máxima por red

126, pero solo 99 EM277 Subestación

Longitud del cable

Por debajo de 93,75 kbps

1200 metros

187,5 kbps

1000 metros

500 kbps

400 metros

1-1,5 Mbps

200 metros

3-12 Mbps

100 metros

Alimentación de entrada de 24 V CC

Rango de voltaje

20,4-28,8 V CC

Consumo máximo de corriente (24 V CC)

70 mA

Aislamiento (entrada de potencia con circuito lógico)

500 V

Consumo de fuente de alimentación

Consumo de 5 V CC en el BUS

150 mA

Dimensiones (largo x ancho x alto)

71 x 80 x 62
