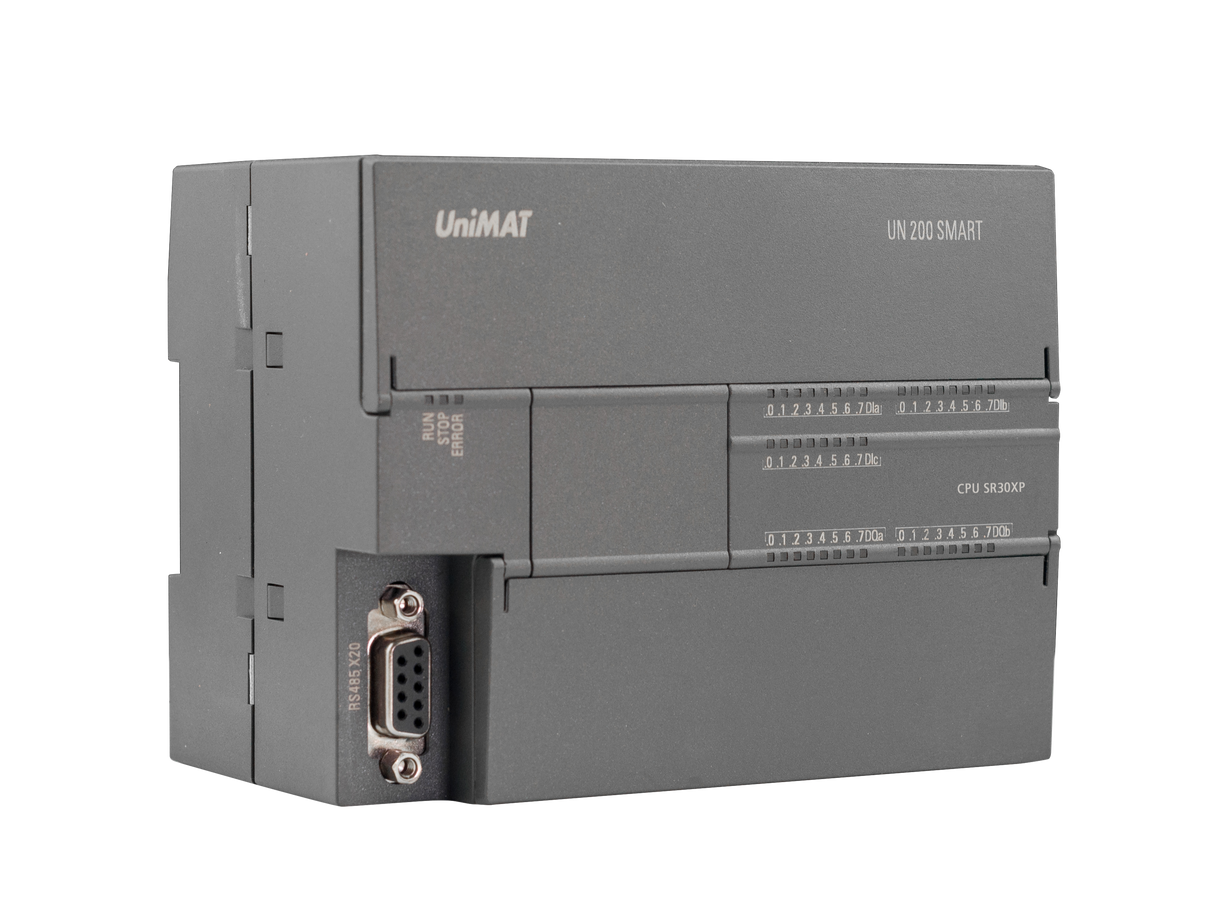

Procesador SR30XPE
$0.00
Precio unitario
/
Agotado
20 años de experiencia
Garantía de 3 años
Admite prueba de muestra gratuita
| N.º de pieza | ONU 288-1SR30E-XPA1 |
|---|---|
| Dimensiones (ancho x alto x profundidad) mm | 125*100*81 |
| Suministro de corriente | Máx.300 mA |
| Consumidor de corriente DI (24 VCC) | Entrada de 4 mA de cada punto de uso |
| Personajes de la CPU | |
| Memoria de usuario | Memoria de programación de 24 KB, memoria de datos de 20 KB, memoria retentiva máxima de 10 KB |
| E/S digital local | 18DI/12DO |
| Expansión del módulo | Máx. 6 |
| Tablero de comunicación | Máx.1 |
| Pulso de alta velocidad | Monofásica: 4*60 KHz Fase ortogonal: 1*30 KHz |
| Puertos | Ethernet: 1 puerto para comunicación PG, 11 puertos compartidos por OUC, PUT/GET y HMI. Puertos serie: 2 (RS485), el puerto 2 no admite PPI. Puerto de expansión: 1 tarjeta SB RS485 opcional (Puerto 1). |
| Dispositivo de programación | Puerto COM: 1 conexión, Puerto Ethernet: 1 conexión |
| CPU(PONER/OBTENER) | Ethernet: (8 en total) se puede configurar automáticamente para 7 |
| Fuerza | |
| Rango de voltaje de entrada de potencia | 85~264 VCA |
| Rango de voltaje de salida de potencia | 20,4 ~ 28,8 VCC |
| Corriente de salida nominal (máx.) | 300 mA |
| Entrada digital | |
| Puntos de entrada | 18 |
| Tipo | NPN/PNP |
| Voltaje nominal | 3,9 mA nominal 24 VCC (5 V no disponibles) |
| Voltaje continuo permitido | Máx.30 VCC |
| Señal lógica 1 (mín.) | 15 VCC a 2,4 mA |
| Señal lógica 0 (máx.) | 5 VCC a 1 mA |
| Tiempo de filtrado | 0,6,4,12,8 ms |
| Salida digital | |
| puntos de salida | 12 |
| Tipo | Relé de contacto seco |
| Rango de voltaje | 5~30 VCC o 5~250 VCA |
| Corriente nominal (máx.) por punto | 2.0A |
| Entrada y salida analógica | Entrada de 4 fases/salida de 2 fases |
| dirección de entrada/salida analógica local | AIW0-AIW6 AQW0-AQW2 |

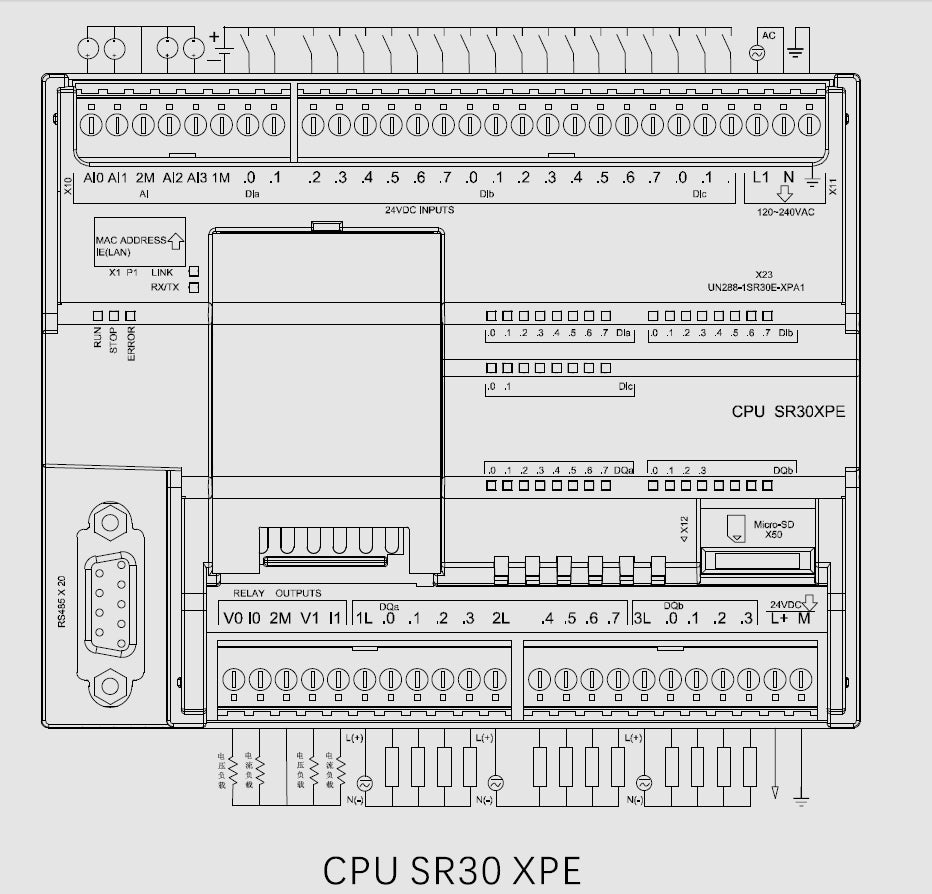

Diagrama de cableado de la CPU SR30XPE

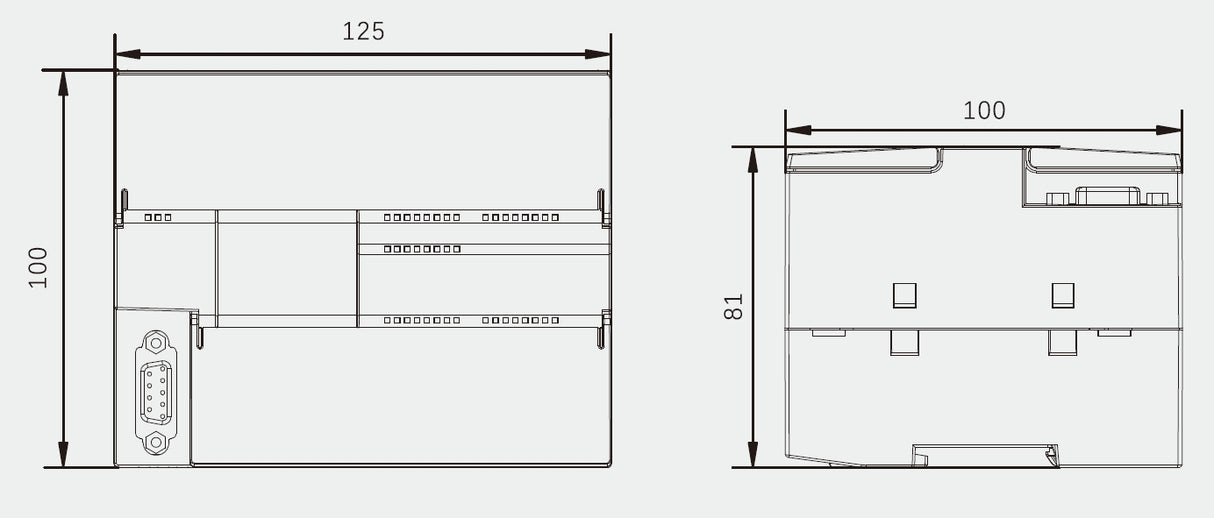

Dibujo dimensional de la CPU SR30XPE
