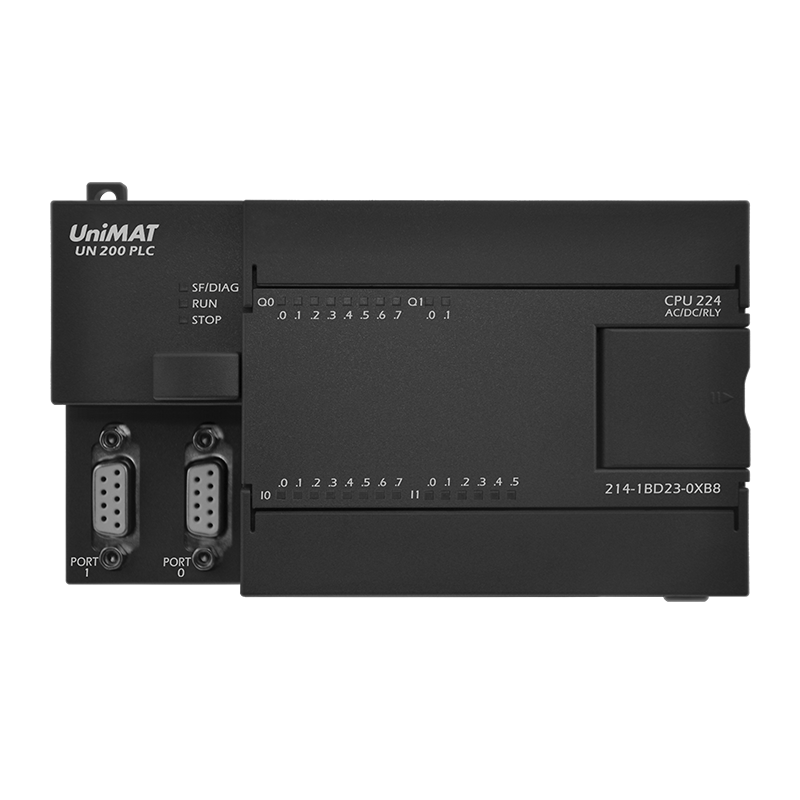

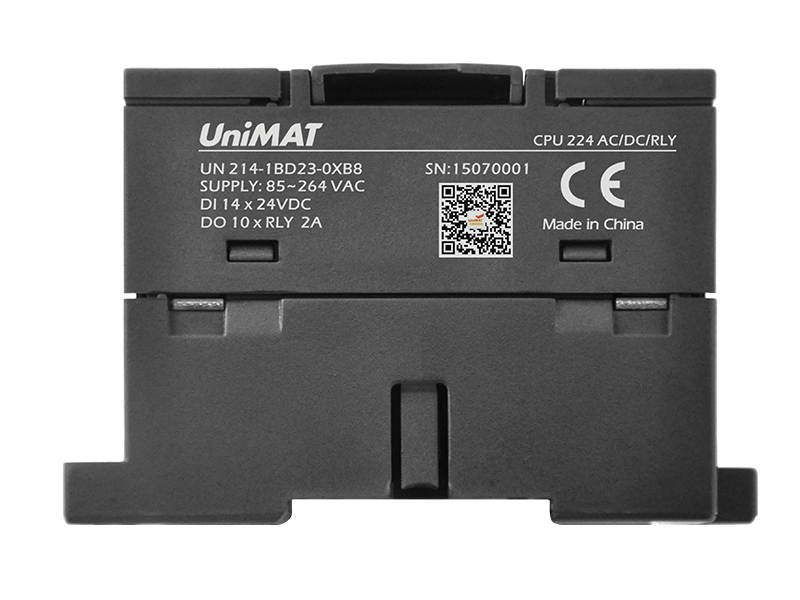

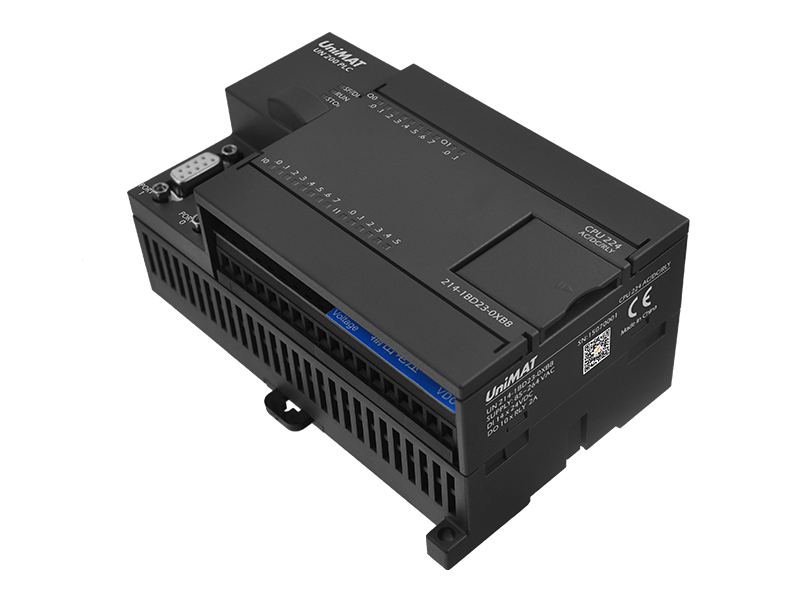

CPU 224-2R CA/CC/RELÉ
Memoria del programa: 50 KB;
2 puertos RS-485, 1 puerto PPI estándar;
Entrada digital incorporada: 14
Característica física |
|
Dimensiones (An x Al x Pr) (mm) |
140×80×62 |
Consumo de energía |
10 W |
Memoria |
|
Tamaño de la memoria del programa |
20 mil |
Memoria de datos |
10K |
Copia de seguridad (mediante Flash, no necesita batería) |
conservar por más de 10 años |
E/S |
|
Entradas digitales locales |
14 entradas |
Salidas digitales locales |
10 salidas |
Tamaño de imagen de E/S digital |
256 (128 entradas/128 salidas) |
Tamaño de imagen de E/S analógica |
64 (32 entradas/32 salidas) |
Módulos de expansión permitidos (Máx.) |
7 módulos |
Entradas de captura de pulsos |
14 |
Contadores de alta velocidad |
6 contadores en total |
Monofásico |
6 a 30 KHz |
Dos fases |
4 a 20 KHz |
Salidas de pulsos |
- |
General |
|
Minutero |
Número total: 256 (1 ms: 4; 10 ms: 16; 100 ms: 236) |
Contadores |
256 |
Los bits de la memoria interna se almacenan al apagarse |
256 |
El tiempo interrumpe |
2 con resolución de 1 ms |
Interrupciones de borde |
4 arriba y/o 4 abajo |
Ajuste analógico |
2 con resolución de 8 bits |
Velocidad de ejecución booleana |
0,08 µs por instrucción |
Reloj de tiempo real |
Incorporado |
Comunicaciones integradas |
|
Puertos |
3 puertos RS-485 (dentro de 1 PPI/puerto libre, 1 puerto libre) |
Tasas de Baud de PPI |
9,6, 19,2 y 187,5 Kbaud |
Tasas de Baud de Freeport |
1,2 kbaudios a 115,2 kbps |
Longitud máxima del cable por segmento |
Con repetidor aislado: 1000 m hasta 187,5 kbaud, 1200 m hasta 38,4 kbaud Sin repetidor aislado: 50 m |
Número máximo de estaciones |
32 por segmento, 126 por red |
Número máximo de maestros |
32 |
Punto a punto (modo maestro PPI) |
Sí |
Fuerza |
|
Voltaje de entrada |
85 a 264 V CA (47 a 63 Hz) |
Corriente de entrada |
60/30 mA mientras la CPU solo está a 120/240 V CA |
200/100 mA con carga máxima a 120/240 V CA |
|
Corriente de entrada |
20 A a 264 V CA |
Aislamiento (de campo a lógica) |
1500 V CA |
Tiempo de espera (pérdida de potencia) |
10 ms a 120/240 V CA |
Voltaje del sensor |
20,4 a 28,8 VCC |
Límite de corriente |
Pico de 1,5 A, límite térmico no destructivo |
Ruido de ondulación (del sensor a la lógica) |
Menos de 1 V pico a pico |
Aislamiento (sensor a lógica) |
No aislado |
Especificaciones de entrada digital de la CPU |
|
Entrada digital incorporada |
14 |
Tipo de entrada |
Partido Nacional Progresista/Partido Nacional No Progresista |
Tensión nominal |
24 VCC a 4 mA |
Tensión máxima continua admisible |
30 VCC |
Sobretensión |
35 VCC, 0,5 s |
Rango de voltaje lógico “1” |
15 a 30 VCC |
Rango de voltaje lógico “0” |
0 a 5 VCC |
Retardo de entrada |
Seleccionable (0,2 a 12,8 ms) |
Conexión de sensor de proximidad de 2 hilos (Bero) Corriente de fuga admisible (máx.) |
1 mA |
Aislamiento (de campo a lógica) |
Sí |
Galvánica óptica |
500 V CA durante 1 minuto |
Grupos de aislamiento |
Consulte el diagrama de cableado |
Tasa de entrada del contador de alta velocidad (HSC) |
|
Nivel lógico HSC 1 (15 a 30 VCC) |
20 K Hz (monofásica), 10 K Hz (dos fases) |
Nivel lógico HSC 1 (15 a 26 VCC) |
30 K Hz (monofásica), 20 K Hz (dos fases), |
Entradas simultáneas |
todo |
Longitud del cable máx. |
|
Blindado |
Entradas normales de 500 m, entradas HSC de 50 m |
Sin blindaje |
Entradas normales de 300 m |
Especificaciones de salida digital de la CPU |
|
Salidas integradas |
10 salidas |
Tipo de salida |
Contacto seco |
Tensión nominal |
24 VCC o 250 VCA |
Rango de voltaje |
5 a 30 VCC o 5 a 250 VCA |
Corriente de sobretensión (máx.) |
5 A durante 4 s con un ciclo de trabajo del 10 % |
Lógica “1” (Mín.) |
- |
Lógica “0” (Máx.) |
- |
Corriente nominal por punto (máx.) |
2.0A |
Corriente nominal por común (máx.) |
10A |
Corriente de fuga (máx.) |
- |
Carga de la lámpara (máx.) |
30 W CC; 200 W CA |
Tensión de pinza inductiva |
|
Sobre la resistencia del Estado (contacto) |
0,2 Ω (máximo cuando es nuevo) |
Aislamiento |
|
Óptica (galvánica, de campo a lógica) |
- |
lógica para contactar |
1500 V CA, 1 minuto |
Resistencia (lógica al contacto) |
100 MΩ |
Grupos de aislamiento |
Consulte el diagrama de cableado |
Retraso (máximo) |
|
De encendido a apagado |
- |
De encendido a apagado |
- |
Traspuesta |
10 ms |
Frecuencia de pulso (máx.) |
1 Hz |
Ciclos mecánicos de por vida |
10.000.000 (sin carga) |
Contactos de por vida |
100.000 (carga nominal) |
Salidas simultáneas |
Todo a 60℃ (horizontal) |
Todo a 50℃ (Vertical) |
|
Conexión de dos salidas en paralelo |
No |
Longitud del cable (blindado) |
500 metros |
Longitud del cable (sin blindaje) |
150 metros |
