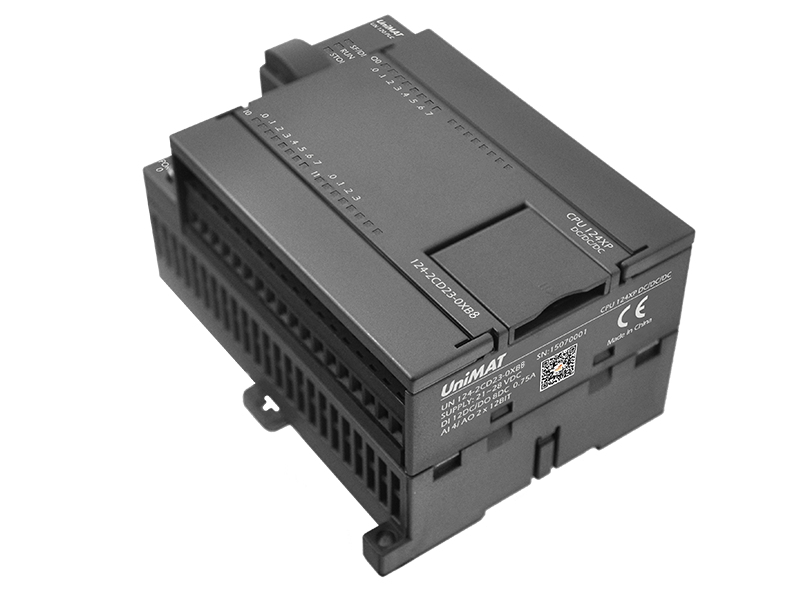

CPU124XP-2Q CC/CC/CC

modelo

CPU 124XP CC/CC/CC

Propiedades físicas

Dimensiones (An*Al*Pr)

120,5 x 80 x 62 mm

Consumo de energía

7W

Características de la memoria

memoria del programa

14K

almacenamiento de datos

10K

Características de E/S

Entrada digital local

12 entradas

Salida digital local

8 salidas

Entrada analógica local

4 entradas

Salida analógica local

2 salidas

Área de imagen de E/S digital

128 (64 entradas/64 salidas)

Área de imagen de E/S analógica

32 (16 entradas/16 salidas)

Módulos de E/S de expansión máximos permitidos

4 módulos

Entrada de captura de pulso

12

Características generales

Número total de temporizadores

256 en total, 4 de 1 ms, 16 de 10 ms, 236 de 100 ms

Número total de contadores

256

Retención de memoria al apagarse

256

interrupción del tiempo

Resolución de 2 1 ms

interrupción de borde

4 bordes ascendentes y/o 4 bordes descendentes

Potenciómetro analógico

Resolución de 2 x 8 bits

reloj

incorporado

Funciones de comunicación integradas

interfaz

2 puertos RS-485 (uno de los cuales es un puerto de comunicación PPI estándar)

Tasa de bits PPI

9,6, 19,2 y 187,5 kbps

Longitud máxima de cada cable

Con relés de interrupción aislados: 187,5 kbps hasta 1000 metros, 38,4 kbps hasta 1200 metros sin repetidores aislados

Número máximo de sitios

32 estaciones por segmento, 126 estaciones por red

Número máximo de estaciones maestras

32

Modo maestro PPI

no apoyo

Características de potencia

Voltaje de entrada

20,4 a 28,8 VCC

descarga eléctrica

12 A a 28,8 V CC

Seguro

Fusión lenta 3A 250V

corriente del sensor

ninguno

corriente de bus

340 mA

Características de la entrada digital

Integración local de puntos de entrada digitales

12 entradas

tipo de entrada

Partido Nacional Progresista/Partido Nacional No Progresista

Tensión nominal

24 V CC, 4 mA

Tensión máxima continua admisible

30 V CC

sobretensión

35 VCC, 0,5 segundos

lógica 1 [mínimo]

15 V CC 2,5 mA

lógica 0[máx]

5 V CC 1 mA

filtro de entrada

1-13 ms

Corriente de fuga admisible [máx.]

1 mA

aislamiento

Sí

Aislamiento óptico

500 V CA durante 1 minuto

contador de alta velocidad

20K monofásico

Características de la salida digital

Puntos de salida digital integrados locales

8 salidas

tipo de salida

Salida de 24 V

Tensión nominal

24 V CC

rango de voltaje

20,4-28,8 VCC

Corriente de entrada (máx.)

8A 100ms

lógica 1 (mínimo)

20 VCC (a corriente máxima)

lógica 0 (máx.)

Carga de 0,1 V CC y 10 kΩ

Corriente nominal por punto (máx.)

0,5 A

Calificación actual por común (máx.)

4A

Corriente de fuga [máx.]

10 uA

Carga de la lámpara [máx.]

5W

Tensión de sujeción inductiva

L+ menos 48 VCC 1 W de consumo de energía

Resistencia activa [contacto]

0,3 Ω típico (0,6 Ω máximo)

Frecuencia de pulso [máx.]

20 KHz 2 (Q0,0 Q0,1)

ciclo de vida mecanico

-

Vida en contacto

-

Dos salidas en paralelo

Sí, solo cuando se genera el mismo grupo

Características de la entrada analógica

Puntos de salida digital integrados locales

4 entradas

Bytes de entrada analógica

de un solo extremo

rango de voltaje

±10 V

Formato de palabra de datos, rango de escala completo

-32000 a +32000

Impedancia de entrada de CC

>100 KΩ

Voltaje máximo de entrada

30 VCC

Resolución

11 bits más 1 bit de signo

Valor LSB

4,88 mV

aislamiento

ninguno

precisión

± 2,5 % de la escala completa [en el peor de los casos, de 0 a 55 grados]

± 1,0 % de la escala completa [típicamente 25 grados]

Repetibilidad

± 0,05 % de la escala completa

Tiempo de conversión de analógico a digital

125 ms

Convertir bytes

RAE

respuesta escalonada

250 ms máximo

Supresión de ruido

Típico -40dB a 50Hz

Características de la salida analógica

Puntos de salida digital integrados locales

2 salidas

Alcance de la señal

Voltaje 0-10 V

Corriente 0-20 mA

Formato de palabra de datos rango completo

0 a +32767

Formato de palabra de datos rango completo

0 a +32000

Resolución a escala completa

12 bits

Valor LSB

Voltaje 2,44 mA

Corriente 4,88uA

aislamiento

ninguno

precisión

Peor de los casos

Salida de voltaje ± 2% de la escala completa

Salida de corriente ± 3 % de la escala completa

típico

Salida de voltaje ± 1 % de la escala completa

Salida de corriente ± 1 % de la escala completa

Tiempo de construcción

Voltaje de salida 50us

Salida de corriente 100us

Unidad de salida máxima

Salida de voltaje >=5000Ω mín.

Salida de corriente <=500Ω máx.

Parámetros ambientales

Temperatura de trabajo

0℃～+60℃

Temperatura ambiente de transporte

-20℃-80℃

Humedad relativa ambiental

5 ~ 90%

Clase de protección

IP20
