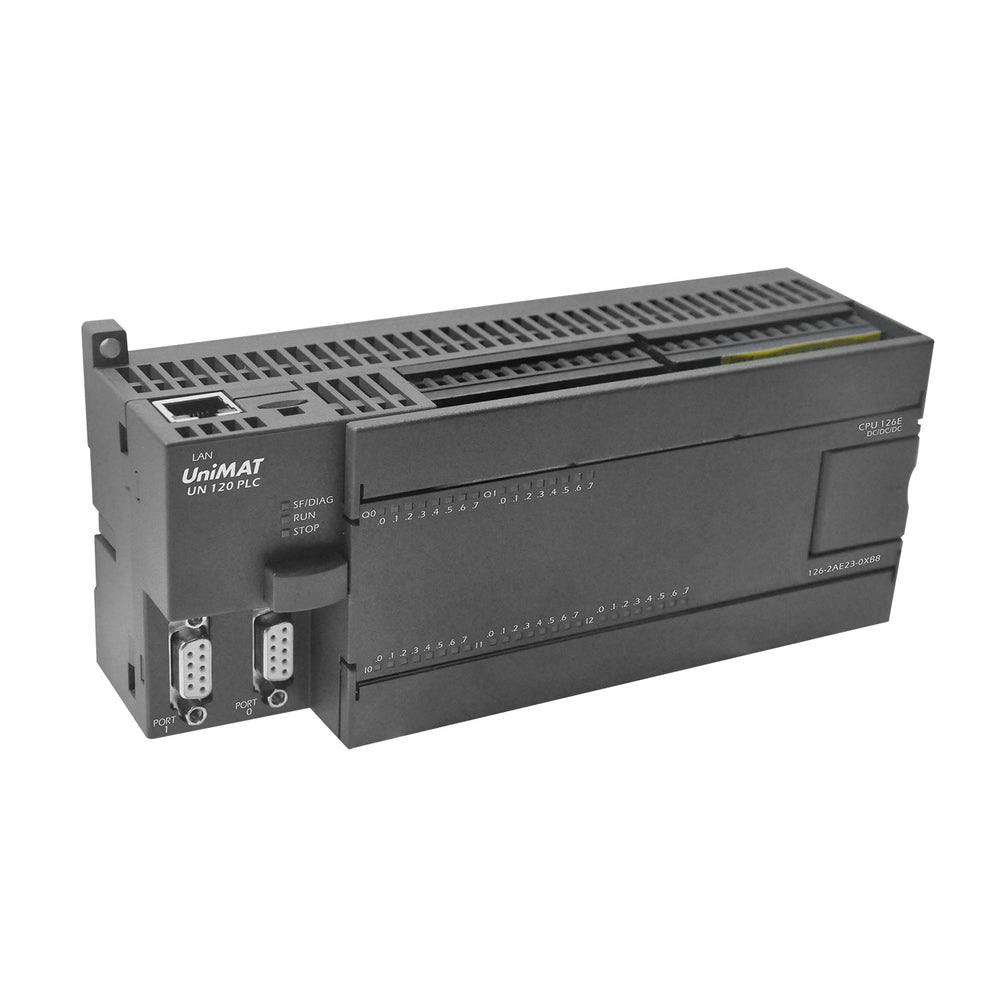

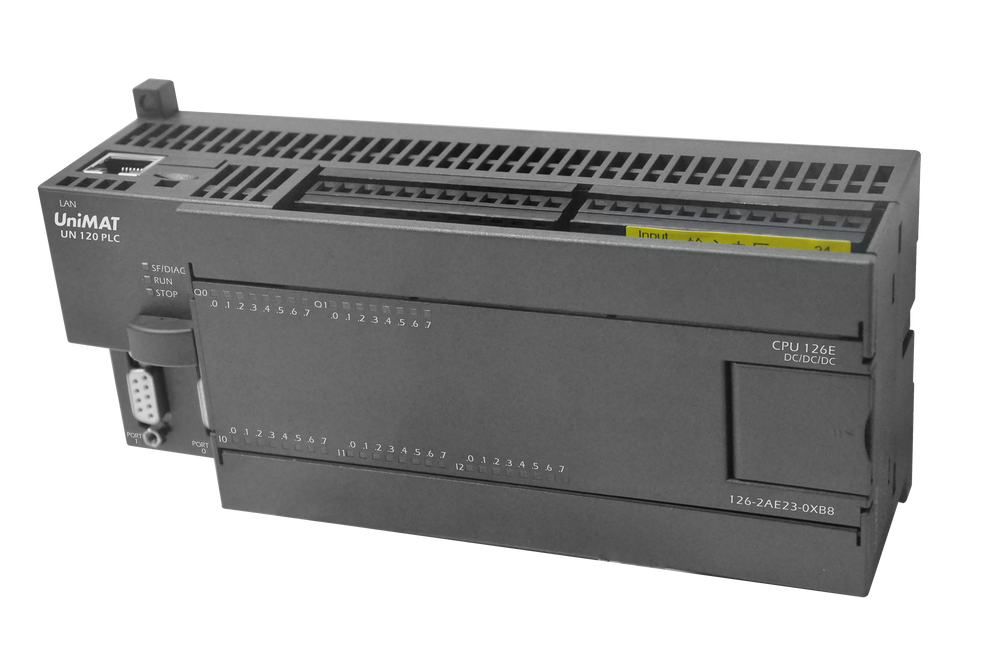

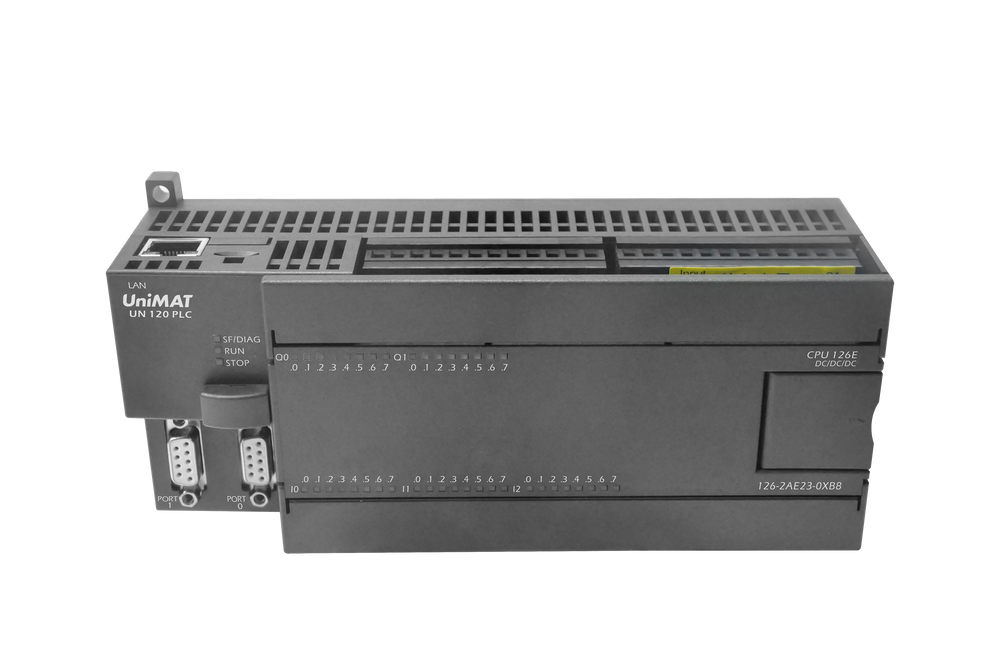

CPU126E-2Q/CPU126E-2R
· Número de pedido: CPU126E-2Q DC/DC/DC UN126-2AE23-0XB8;
CPU126E-2R CA/CC/RLY UN126-2BE23-0XB8;
· La máquina integra 24 entradas digitales y 16 salidas digitales;
· El espacio del programa es de 18 K y el espacio de datos es de 10 K. Admite la función de tarjeta de memoria de la tarjeta de batería, se puede expandir hasta 7 módulos de E/S;
· Admite 2 conteos monofásicos de 20 KHz y 1 conteo AB de 10 KHz. Admite 2 canales de salida de pulsos de alta velocidad de 20 KHz;
La máquina viene con 2 interfaces de comunicación RS485, admite puerto libre, estación esclava PPI, comunicación MODBUS-RTU;
La máquina viene con 1 interfaz de comunicación Ethernet RJ45, admite comunicación entre estación esclava S7 y estación maestro-esclavo MODBUS-TCP, y admite hasta 8 conexiones de comunicación;
· Gracias al uso de la tecnología FLASH, no se requiere soporte de batería adicional y los datos de apagado se almacenan de forma permanente;
· Admitir la tecnología de cifrado iterativo AES para proteger los programas de usuario y la propiedad intelectual;
|
modelo |
CPU 126E-2Q CC/CC/CC (transistor) |
CPU 126E-2R CA/CC/RLY (relé) |
|
número de orden |
UN126-2AE23-0XB8 |
UN126-2BE23-0XB8 |
|
Propiedades físicas |
||
|
Dimensiones (An*Al*Pr) |
196 x 80 x 62 mm |
|
|
Consumo de energía |
10 W |
17W |
|
Características de potencia |
||
|
Tensión nominal |
24 V CC |
CA 220 V |
|
Voltaje de entrada |
CC 20,4 a 28,8 V |
CA 85 a 264 V |
|
Corriente de entrada |
100 mA (solo CPU, a 24 V CC) |
60/30 mA (solo CPU, 120/240 V CA) |
|
descarga eléctrica |
12 A a 28,8 V CC |
20 A a 264 V CA |
|
Seguro |
Fusión lenta 3A 250V |
Fusión lenta 3A 250V |
|
voltaje del sensor |
L + menos 5 V |
20,4 a 28,8 VCC |
|
corriente del sensor |
300 mA (máximo) |
300 mA (máximo) |
|
Ruido de ondulación |
de la potencia de entrada |
Fracción de pico inferior a 1 V |
|
Características de la memoria |
||
|
memoria del programa |
18K |
|
|
almacenamiento de datos |
10K |
|
|
Características generales |
||
|
Número total de temporizadores |
256 en total, 4 de 1 ms, 16 de 10 ms, 236 de 100 ms |
|
|
Número total de contadores |
256 |
|
|
interrupción del tiempo |
Resolución de 2 1 ms |
|
|
interrupción de borde |
4 bordes ascendentes/4 bordes descendentes |
|
|
Potenciómetro analógico |
no apoyo |
|
|
Reloj de tiempo real |
Compatible, 50 horas/típico (mínimo 8 horas a 40 °C) después de apagarse |
|
|
Opciones de tarjeta |
tarjeta de memoria, tarjeta de batería |
|
|
Retención de energía apagada |
Compatible (retención de datos hasta 10 años) |
|
|
Función de comunicación Ethernet |
||
|
interfaz |
1 puerto Ethernet RJ45 |
|
|
tasa de comunicación |
10/100 Mb/s |
|
|
modo dúplex |
dúplex completo |
|
|
Distancia de comunicación |
Par trenzado 100m (más que un router o switch) |
|
|
Número máximo de conexiones simultáneas |
7 (MODBUS-TCP + S7) |
|
|
El número máximo de bytes de una sola comunicación |
240 bytes |
|
|
Comunicación entre el ordenador anfitrión |
Soporte para Micro/Win Kingview WinCC |
|
|
Pantalla HMI UniMAT |
Admite hasta 2 (comunicación S7) |
|
|
Modbus maestro/esclavo |
Admite 4 conexiones maestras/4 esclavas simultáneas |
|
|
Función de comunicación en serie |
||
|
interfaz |
2 puertos de comunicación PPI estándar RS-485 Admite comunicación Freeport y MODBUS |
|
|
Velocidad de comunicación en baudios |
PPI: 9,6, 19,2, 187,5 kbps, tres velocidades de transmisión Puerto libre: 1,2 kbps～115,2 kbps |
|
|
Longitud máxima de cada longitud de cable |
Con relés de interrupción aislados: 187,5 kbps hasta 1000 metros, 38,4 kbps hasta 1200 metros, 50 metros sin repetidores aislados |
|
|
Número máximo de sitios |
32 estaciones por segmento, 126 estaciones por red |
|
|
Número máximo de estaciones maestras |
32 |
|
|
Modo maestro PPI |
apoyo |
|
|
Características de E/S |
||
|
Entrada digital local |
24 entradas |
|
|
Salida digital local |
16 salidas |
|
|
Entrada analógica local |
ninguno |
|
|
Salida analógica local |
ninguno |
|
|
Área de imagen de E/S digital |
256 (128 de entrada/128 de salida) |
|
|
Área de imagen de E/S analógica |
64 (32 entradas / 32 salidas) |
|
|
Módulos de E/S de expansión máximos permitidos |
7 módulos |
|
|
Características de la entrada digital |
||
|
El número de puntos de entrada digitales integrados en la máquina. |
24 entradas |
|
|
tipo de entrada |
Partido Nacional Progresista/Partido Nacional No Progresista |
|
|
Tensión nominal |
24 V CC, 4 mA |
|
|
Tensión máxima continua admisible |
30 V CC |
|
|
sobretensión |
35 VCC, 0,5 segundos |
|
|
lógica 1 [mínimo] |
15 V CC 2,5 mA |
|
|
lógica 0[máx] |
5 V CC 1 mA |
|
|
filtro de entrada |
1-13 ms |
|
|
Corriente de fuga admisible [máx.] |
1 mA |
|
|
aislamiento |
está optoaislado |
|
|
Aislamiento óptico |
500 V CA durante 1 minuto |
|
|
contador de alta velocidad |
Monofásica 20K [2 piezas] |
|
|
Fase AB 10K[1] |
||
|
Características de la salida digital |
||
|
Puntos de salida digital integrados locales |
16 salidas |
|
|
tipo de salida |
Estado sólido - MOSFET |
contacto seco |
|
Tensión nominal |
24 V CC |
24 V CC o 250 V CA |
|
rango de voltaje |
20,4 ～ 28,8 V CC |
5～30 VCC 5～250 VCA |
|
Corriente de entrada (máx.) |
8A, 100ms |
5A 4s 10% ciclo de trabajo |
|
lógica 1 (mínimo) |
20 VCC (a corriente máxima) |
- |
|
lógica 0 (máx.) |
0,1 V CC, carga de 10 KΩ |
- |
|
Corriente nominal por punto (máx.) |
0,75 A |
2A |
|
Calificación actual por común (máx.) |
6A |
10A |
|
Corriente de fuga [máx.] |
10 uA |
- |
|
Carga de la lámpara [máx.] |
5W |
30 W CC/200 W CA |
|
Tensión de sujeción inductiva |
L+ menos 48 VCC 1 W de consumo de energía |
- |
|
Resistencia activa [contacto] |
0,3 Ω típico (0,6 Ω máximo) |
0,2 Ω (máximo cuando es nuevo) |
|
Frecuencia de pulso [máx.] |
20 kHz 2 [Q0.0 Q0.1] |
1 Hz |
|
ciclo de vida mecanico |
- |
10000000 (sin carga) |
|
Vida en contacto |
- |
100000 (carga nominal) |
|
Dos salidas en paralelo |
Sí, solo cuando se genera el mismo grupo |
No |
|
Parámetros ambientales |
||
|
Temperatura de trabajo |
0°C a +60°C (instalación horizontal), 0°C a +40°C (instalación vertical) |
|
|
Temperatura ambiente de transporte |
-20℃～＋80℃ |
|
|
Humedad relativa ambiental |
5 a 95%, sin condensación (HR clase 2, de acuerdo con IEC61131-2) |
|
|
Compatibilidad electromagnética |
Supresión de ruido, de acuerdo con IEC61000-6-2 |
|
|
Clase mecánica (vibración) |
IEC60068, Parte 2-6/10 hasta 58 Hz |
|
|
Clase de protección |
IP20 |
|
