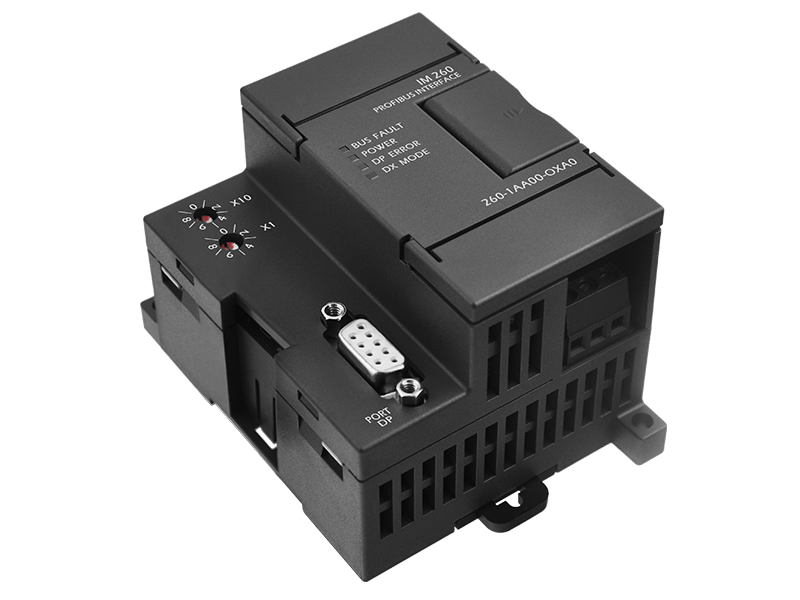

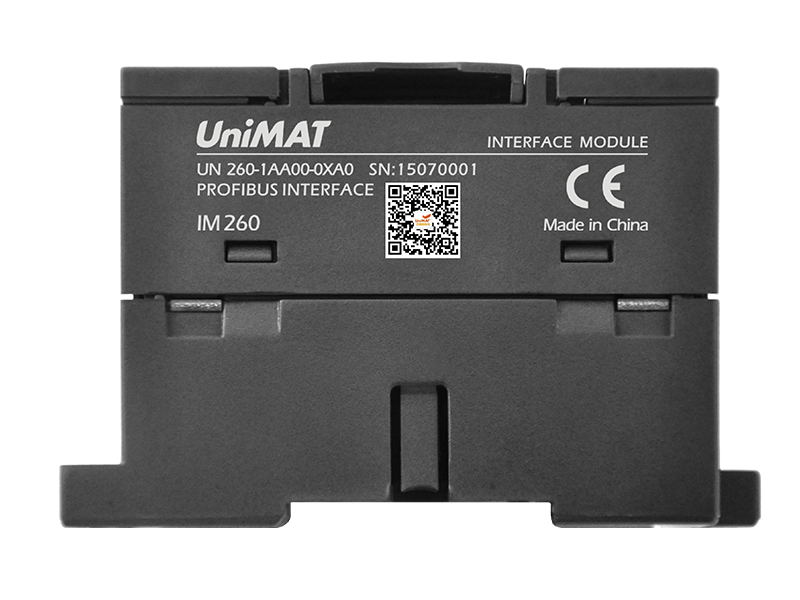

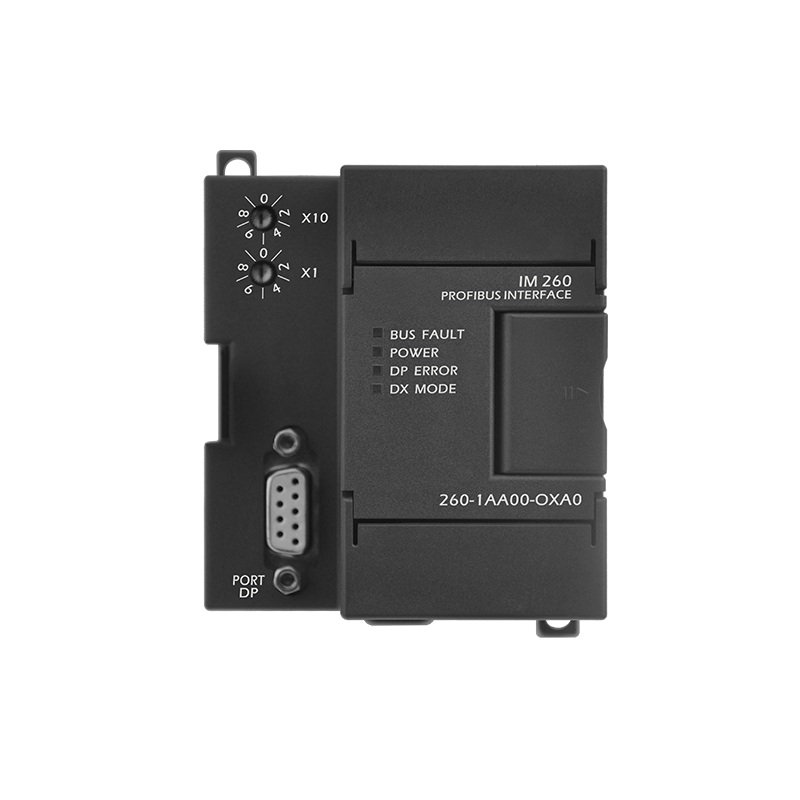

Módulo de interfaz PROFIBUS-DP IM260
El IM260 se utiliza en un sistema de E/S distribuidas con interfaz PROFIBUS-DP.
Aislamiento optoelectrónico, rendimiento estable.
Admite 300 CPU con función DP Master,
Velocidad de transmisión en baudios de comunicación RS 485 de 9,6 Kbs a 12 Mbs con ajuste automático.
Máximo admite la conexión de 99 esclavos.
Adopta aislamiento optoelectrónico y protección contra sobrecorriente en el extremo RS 485.
La fuente de alimentación tiene protección de conexión inversa y absorción de sobretensiones.
|
Rango de voltaje |
20,4-28,8 V CC |
|
Interfaz |
1 puerto RS485 |
|
Protocolo de conexión |
PROFIBUS-DP |
| Configuración de la dirección de la estación | 0 a 99 (mediante interruptor de perilla) |
| Máximo de estaciones por periodo | 32 |
|
Máxima estación por red |
126, Máximo 99 estaciones IM260 |
| Velocidad de comunicación PROFIBUS-DP (configuración automática) |
9,6, 19,2, 45,45, 93,75, 187,5 y 500 Kbps 1,5, 3, 6 y 12 Mbps |
| Módulos ONU 200 Mo. | 7 |
|
Longitud del cable |
|
|
< 93,75 kbps |
1200 metros |
|
187,5 kbps |
1000 metros |
|
500 kbps |
400 metros |
|
1-1,5 Mbps |
200 metros |
|
3-12 Mbps |
100 metros |
| Alimentación de entrada de 24 V CC | |
| -Rango de voltaje | 20,4-28,8 V CC |
| - Corriente máxima | Pico 2A |
| Alimentación de puerto de 24 V CC | |
| -Rango de voltaje | 20,4-28,8 V CC |
| -Corriente de salida | 300 mA (máx.) |
| Aislamiento | Sin aislamiento, el circuito es el mismo que el circuito de entrada de 24 V CC. |
|
Dimensión |
71*80*62 mm |
