todo en uno inteligente

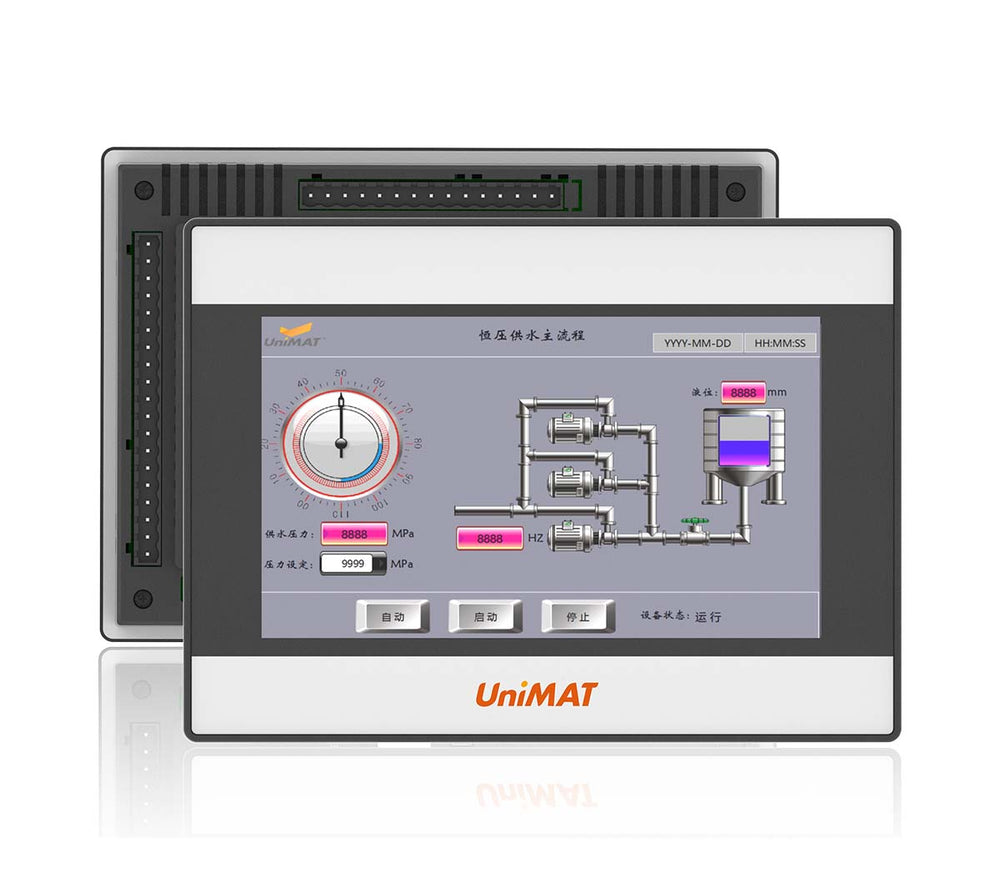

PLC y HMI en uno para proyectos pequeños
La máquina todo en uno SMART es un centro de control inteligente ligero, diseñado especialmente por Unimat Automation para proyectos pequeños. Permite reducir costes y mejorar la eficiencia gracias a su diseño integrado (HMI+PLC+módulo IoT). Se utiliza ampliamente en más de diez sectores, como maquinaria textil, embalaje, productos farmacéuticos, pruebas e inspección, electricidad, climatización (HVAC), protección ambiental, petroquímica, tratamiento de aguas y metalurgia.
💡Compatibilidad perfecta con programación de doble plataforma
Admite las plataformas de desarrollo propio Win-SMART y Unimat UniPro al mismo tiempo, compatibilidad perfecta entre las dos plataformas, los ingenieros pueden comenzar rápidamente con un costo de aprendizaje cero
Expansión flexible de doble canal
Admite 1 expansión convencional 10 + 1 expansión de comunicación (485/4G/WiFi), se puede expandir a la nube a través de la placa BD miniBox, los componentes modulares son plug-and-play, lo que satisface las necesidades de las pequeñas y medianas empresas.
💡Necesidades de actualización progresiva de las empresas
La eficiencia de depuración con control dual en una sola red se duplica. El puerto de red permite conectar la HMI y el PLC por separado, sin necesidad de enchufar ni usar múltiples cables, lo que facilita la depuración. También es compatible con S7/TCP/ModbusTCP y otros protocolos.
💡Una pantalla controla los datos directamente
La HMI integra de forma nativa la interfaz de bus industrial RS485, que puede controlar directamente inversores, medidores inteligentes, sensores y otros equipos, y mejora la eficiencia de recopilación de datos en el sitio en un 80%, diciendo adiós a la demora y el costo de la transferencia de puerta de enlace tradicional.
💡El despliegue por lotes de Lightning es más conveniente
El PLC admite un programa de actualización de tarjeta TF, adecuado para escenarios de operación por lotes.
💡El cuerpo principal viene con cantidad analógica.
Sobre la base del control de cantidad digital tradicional, integra puntos de entrada/salida de cantidad analógica 4AI/2AO, tiene capacidades de procesamiento de datos más ricas, simplifica el hardware y mejora la integración del sistema y los beneficios económicos.

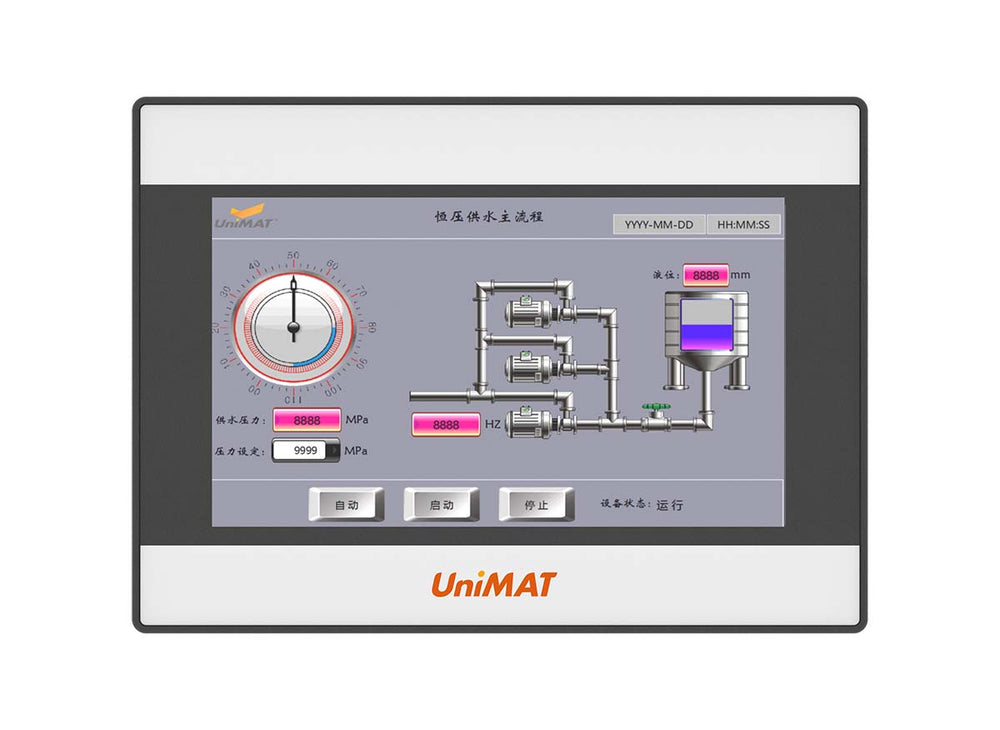

Pantalla de 7 pulgadas
Claro y fácil de operar
¿Por qué elegir Industrial All-in-One?
Reducir costes y aumentar la eficiencia
A través de un diseño inteligente y modular, reduzca significativamente los costos operativos y mejore la eficiencia de la producción.
✨️Configuración flexible
Opcional a pedido, se adapta a varios escenarios de aplicación y satisface las necesidades de diferentes industrias.
✨️Fácil operación
Diseño integrado, simplifica el proceso de operación y reduce los costos de mantenimiento.
✨️Fuerte compatibilidad
Admite múltiples protocolos y métodos de programación, fuerte compatibilidad, fácil integración.
Especificaciones técnicas
| SMART Todo en Uno | |||||
|---|---|---|---|---|---|
| Sección HMI | |||||
| pantalla de visualización | Pantalla LCD de 7'' | ||||
| pantallas táctiles | Pantalla resistiva de cuatro hilos | ||||
| resolución (de una foto) | 1024*600 | ||||
| luminancia | 300 cd/m² | ||||
| Vida de cristal líquido | 30.000 horas | ||||
| iluminar desde el fondo | Tennesse | ||||
| Colores de la pantalla | color de 24 bits | ||||
| UPC | A33 | ||||
| Host USB | Soporte (actualización de programas, almacenamiento de datos) | ||||
| ESCLAVO USB | sin soporte | ||||
| memoria (unidad) | 256 MB de memoria flash + 256 MB de memoria RAM | ||||
| reloj de tiempo real | auxiliar | ||||
| Aislamiento de energía | sin soporte | ||||
| puerto de red | auxiliar | ||||
| puerto serie (informática) | COM1:RS485 | ||||
| software del ordenador anfitrión | Uniface | ||||
| Sección de PLC | |||||
| 20 puntos. | |||||
| números de pieza | UA 407W-WA-20RAM-S | UA 407W-WA-30RAM-S | UA 407W-WA-20RDM-S | UA 407W-WA-30RDM-S | |
| desperdicio de energía | 12 W | 14W | 12 W | 14W | |
| Consumo de corriente de entrada digital (24 V CC) | 4 mA por punto de entrada utilizado | ||||
| Características de la CPU | |||||
| almacenamiento de usuario | 30 KB de memoria de programa/12 KB de memoria de datos/12 KB de memoria de retención | ||||
| E/S digitales integradas | 12 entradas/8 salidas | 18 entradas/12 salidas | 12 entradas/8 salidas | 18 entradas/12 salidas | |
| Tamaño de la imagen del proceso | Entrada de 256 bits (I)/Salida de 256 bits (Q) | ||||
| imagen analógica | Entrada de 56 caracteres (AI)/Salida de 56 caracteres (AQ) | ||||
| Memoria de bits (M) | 256 bits | ||||
| almacenamiento provisional (local) | 64 bytes en el programa principal, 64 bytes en cada subrutina y programa de interrupción | ||||
| Expansión de la placa de señales | Admite 2 placas de señal SB | ||||
| Contador de alta velocidad | Monofásica: 4 x 60 KHz (consulte la tabla al final de este documento para conocer las funciones compatibles) | ||||
| Fase de cuadratura: 1 x 30 KHz | |||||
| salida de pulsos | sin soporte | ||||
| Entrada de captura de pulsos | 14 | ||||
| interrupción cíclica | Total 2 con resolución de 1 ms | ||||
| seguir una discontinuidad | 6 flancos ascendentes y 6 descendentes | ||||
| rendimiento computacional | |||||
| Operación booleana | <0,15 μs/instrucción | ||||
| tipos móviles | <1,2 μs/instrucción | ||||
| Operaciones matemáticas con números reales | <3,6 μs/instrucción | ||||
| elemento de programa de usuario | |||||
| Punto de uso | Tipo/número | ||||
| - Programa principal: 1 | |||||
| - Subrutinas: 128 (0 a 127) | |||||
| - Interrupciones: 128 (0 a 127) profundidades anidadas | |||||
| - Del programa principal: 8 niveles de subprograma | |||||
| - Desde el programa de interrupción: 4 niveles de subrutina | |||||
| acumulador (informática) | 4 | ||||
| temporizadores | Tipo/número | ||||
| - Sin retención (TON, TOF): 192 | |||||
| - Retención: 64 | |||||
| contadores | 256 | ||||
| hoja informativa | |||||
| número de puerto | Ethernet: 1 | ||||
| Puerto 0: RS485, compatible con puerto libre PPI y Modbus RTU | |||||
| Puerto de expansión: La tarjeta 485 SB opcional*1 (puerto 1) admite puerto libre PPI y Modbus RTU. | |||||
| Todos los puertos serie admiten la biblioteca SMART-modbusRTU de Yeovil: | |||||
| Maestro Modbus RTU de la ONU (v1.0).smartlib | |||||
| Esclavo Modbus RTU de la ONU (v1.0).smartlib | |||||
| Número de enlaces Ethernet | Ethernet: (total 11) 10 configurables automáticamente | ||||
| velocidad de transmisión de datos | Puerto de red: 10/100 Mb/s | ||||
| Protocolo del sistema RS485: 9600, 19200 y 187500 bps | |||||
| Puerto libre RS485: 2400 a 115200 bps (bit de datos 7 no compatible) | |||||
| Aislamiento (señales externas al lado lógico del PLC) | Ethernet: Transformador aislado, 1500 V CC | ||||
| RS485: No | |||||
| Entrada de energía | |||||
| rango de voltaje | 20,4 ~ 28,8 V CC | ||||
| Corriente de entrada (máx.) | 12 A a 28,8 V CC | ||||
| Aislamiento (entrada de energía y lado lógico) | 1500 V CA | ||||
| Fusible interno | Fusible lento de 2 A y 60 V | ||||
| entrada digital | |||||
| Puntos de entrada | 12 | 18 | 12 | 18 | |
| tipología | Drenaje/Fuente | ||||
| tensión nominal | 24 V CC a 3,9 mA, nominal (5 V no compatibles) | ||||
| Tensión continua admisible | 30 V CC máx. | ||||
| sobretensión | 35 V CC durante 0,5 s | ||||
| Señal lógica 1 (mín.) | 15 V CC a 2,5 mA | ||||
| Señal lógica 0 (máxima) | 5 V CC a 1 mA | ||||
| Aislamiento (lado del campo vs. lado lógico) | 500 V CA durante 1 min | ||||
| tiempo de filtrado | Admite 0, 6,4 ms y 12,8 ms (los contadores de alta velocidad no se ven afectados por el filtrado; la dirección y el reinicio se ven afectados) | ||||
| Frecuencia de entrada HSC (máx.) | Monofásica: 4 x 60 KHz | ||||
| Fase AB: 1 x 30 KHz | |||||
| Longitud del cable | 500 m (blindado), 300 m (sin blindaje), HSC 50 m (blindado) | ||||
| salida digital | |||||
| Puntos de salida | 8 | 12 | 8 | 12 | |
| tipología | Relé, contacto seco | ||||
| rango de voltaje | 5 ~ 30 V CC o 5 ~ 250 V CA | ||||
| Corriente nominal por punto (máxima) | 2.0 A | ||||
| Corriente nominal en cada terminal común (máxima) | 10A | ||||
| carga de la lámpara | 30 W CC/200 W CA | ||||
| resistencia de conmutación | 0,2 Ω máximo para dispositivos nuevos | ||||
| Retardo de conmutación | Máximo 10 ms | ||||
| Frecuencia máxima de conmutación del relé | 10.000.000 de ciclos de desconexión/cierre | ||||
| Vida mecánica (sin carga) | 100.000 ciclos de ruptura/cierre | ||||
| Vida útil de los contactos con carga nominal | 7 A con contactos cerrados | ||||
| corriente de sobretensión | no tener | ||||
| protección contra sobrecarga | 500 m (blindado), 150 m (sin blindaje) | ||||
| Longitud del cable | Valor anterior o de reemplazo (el valor predeterminado es 0) | ||||
| Estado de salida en modo STOP | Relé, contacto seco | ||||
| entrada analógica | |||||
| Puntos de entrada | 4 | / | |||
| tipología | de un solo extremo | / | |||
| Rango de entrada de voltaje | 0 a 10 V | / | |||
| Rango de entrada actual | 0-20 mA | / | |||
| Rango de datos de voltaje | 0 a +27648 | / | |||
| Rango de datos actual | 0 a +27648 | / | |||
| Impedancia de entrada de CC | >100 KΩ | / | |||
| Voltaje máximo de entrada | 30 VCC | / | |||
| Corriente máxima de entrada | 35 mA | / | |||
| resolución (de una foto) | 12 bits, valor LSB: 3,0 mV, corriente 12 uA | / | |||
| preciso | ±1,0 % de escala completa (típico 25 °C) | / | |||
| ±2,0 % de escala completa (límite de -0 grados a 50 grados Celsius) | |||||
| supresión de ruido | Típico -40dB a 50Hz | / | |||
| Tiempo de respuesta de la IA | 200 ms | / | |||
| incomunicado | no tener | / | |||
| DIRECCIÓN | AIW0~AIW6 | / | |||
| salida analógica | |||||
| Puntos de salida | 2 salidas | / | |||
| Tipo de salida | Voltaje o corriente | / | |||
| Rango de salida de voltaje | 0 a +10 V | / | |||
| Rango de salida de corriente | 0 a +20 mA | / | |||
| resolución (de una foto) | 12 bits | / | |||
| Rango de datos | Voltaje: 0 a +27648 | / | |||
| Actual: 0～27648 | / | ||||
| preciso | Salida de voltaje ±1 % de escala completa, salida de corriente ±1 % de escala completa (típico 25 °C) | / | |||
| Salida de corriente ±2 % de la escala completa, salida de corriente ±2 % de la escala completa (límite -0 grados ~ 50 °C) | / | ||||
| Unidad de salida máxima | Voltaje ≥ 5000 Ω | / | |||
| Corriente ≤ 500 Ω | / | ||||
| incomunicado | no tener | / | |||
| Tiempo de respuesta de salida | Un ciclo de escaneo | / | |||
| DIRECCIÓN | AQW0~AQW2 | / | |||
| Modo de parada | Puesta a cero de los valores de salida | / | |||
| Servicios de plataforma | |||||
| Modo de red | Conexión del puerto LAN a la red externa | ||||
| Descarga remota de VPN | apoyar algo | ||||
| Monitoreo remoto de datos | Admite 500 datos en tiempo real | ||||
| Alarma de empuje | SMS/WeChat/Teléfono/Aplicación | ||||
| Especificaciones eléctricas | |||||
| Voltaje de suministro | 24 VCC | ||||
| Tamaño del agujero | 192*138 mm | ||||
| Dimensión de toda la máquina | 200*146*47 mm | ||||
| Color de la concha | ferroso | ||||
| Material de la carcasa | Plástico ABC+PC | ||||
| temperatura de funcionamiento | 0~50℃ | ||||
| clase de protección | Panel frontal IP65, caja trasera IP20 | ||||
PLC y HMI en uno es particularmente adecuado para
🏅Proyectos de transformación de automatización a pequeña escala que reducen costos y aumentan la eficiencia
🏅Líneas de producción tradicionales que necesitan reservar espacio para actualizaciones de IoT
🏅Escenarios de control complejos donde se conectan múltiples protocolos de dispositivos
Diagrama de cableado para uso del producto
