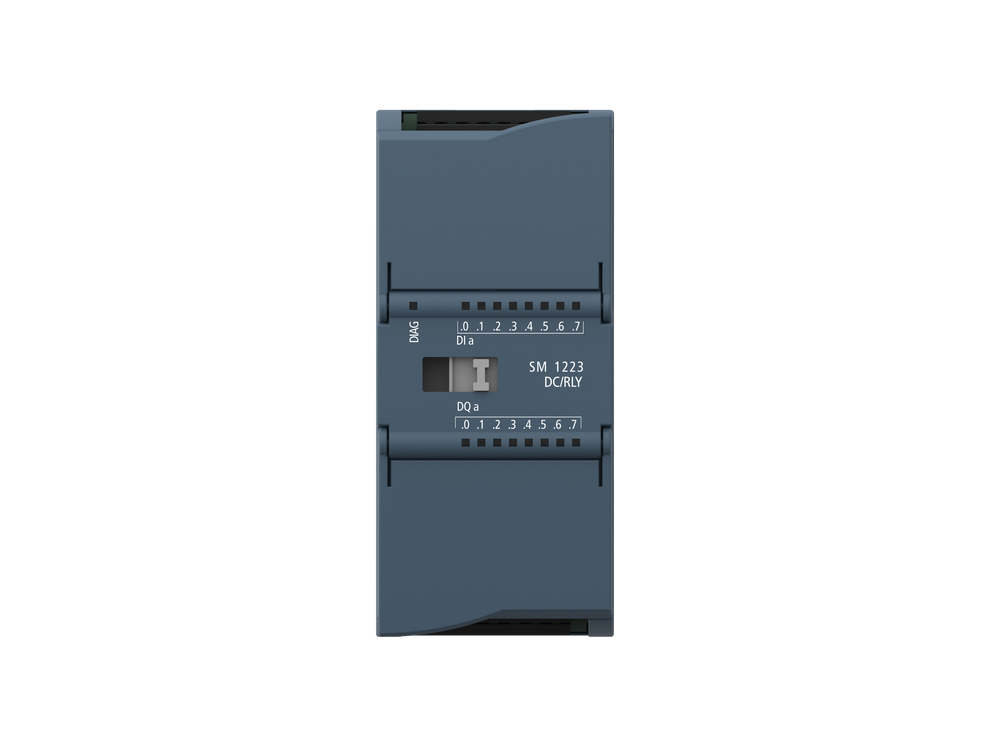

Módulo de entrada/salida digital SM 1223 similar al PLC Siemens S7-1200
1) SM 1223 Entrada/salida digital 8DI 24 V CC/ 8DO Relé
2) Compatible con Siemens 6es7 223-1PH32-0XB0
3) Módulo digital;
4) Podría conectarse con CPU y módulos Siemens 1200;
5) Garantía de 3 años;
6) 2-3 días hábiles después del pago se puede enviar;
7) Material: ABS, CI
| Modelo |
SM1223 D I 8x24 V CC DQ 8 × RLY |
|||
| Número de orden | ONU 223-1PH32-0XB0 | |||
| dimensión AnxAlxPr(mm) | 45x100x75 | |||
| peso | 230 gramos | |||
| Consumo de energía | 5,5 W | |||
| Consumo de corriente (bus SM) | 145 mA | |||
| Consumo de corriente (24 VCC) |
Cada punto de entrada utilizado es de 4 mA. 7 mA por bobina de relé utilizada |
|||
| Entrada digital | ||||
| Introducir puntos | 8 | |||
| Tipo | Tipo de sumidero/fuente (tipo de sumidero IEC Clase 1) | |||
| Tensión nominal | 24 V CC a 4 mA, nominal | |||
| Voltaje continuo permitido | Máximo 30 V CC | |||
| Sobretensión | 35 V CC, duración de 0,5 s | |||
| Señal lógica 1 (mínima) | 2. 15 V CC a 5 mA | |||
| Señal lógica 0 (máxima) | 5 V CC a 1 mA | |||
| Aislamiento (lado del campo y lado de la lógica) | 707VDC (prueba de tipo) | |||
| Grupo de aislamiento | 2 | |||
| Tiempo de filtrado | 0,2, 0,4, 0,8, 1,6, 3,2, 6,4 y 12,8 ms (seleccionables, 4 en un grupo) | |||
| Número de entradas conectadas simultáneamente | 8 | |||
| Longitud del cable (metros) | 500 (blindado); 300 (sin blindaje) | |||
| Salida digital | ||||
| Puntos de salida | 8 | |||
| Tipo | Relé, contacto seco | |||
| Rango de voltaje | 5-30 VCC o 5-250 VCA | |||
| Señal lógica 1 a máxima corriente | - | |||
| Señal lógica 0 con carga de 10 KQ | - | |||
| Corriente (máxima) | 2.0A | |||
| Carga de amperios | 30 W CC/200 W CA | |||
| Resistencia de contacto en estado activo | 0,2 Ω máximo para equipos nuevos | |||
| Corriente de fuga por punto | - | |||
| Corriente de entrada | 7A con contactos cerrados | |||
| Protección contra sobrecarga | Ninguno | |||
| Aislamiento (lado del campo y lado de la lógica) |
1500VAC (bobina y contactos) Ninguno (lado de la bobina y de la lógica) |
|||
| Grupo de aislamiento | 2 | |||
| Corriente en cada terminal común | 10 A | |||
| Tensión de sujeción del inductor | -- | |||
| Retardo de conmutación | Máximo 10 ms | |||
| Vida mecánica (sin carga) | 10.000.000 de ciclos de apertura y cierre | |||
| Vida útil de los contactos bajo carga nominal | 100.000 ciclos de apertura y cierre | |||
| Comportamiento durante RUN-STOP | Valor anterior o valor de reemplazo (el valor predeterminado es 0) | |||
| Número de salidas activadas simultáneamente | 8 | |||
| Longitud del cable (metros) | 500 (blindado); 150 (sin blindaje) | |||
