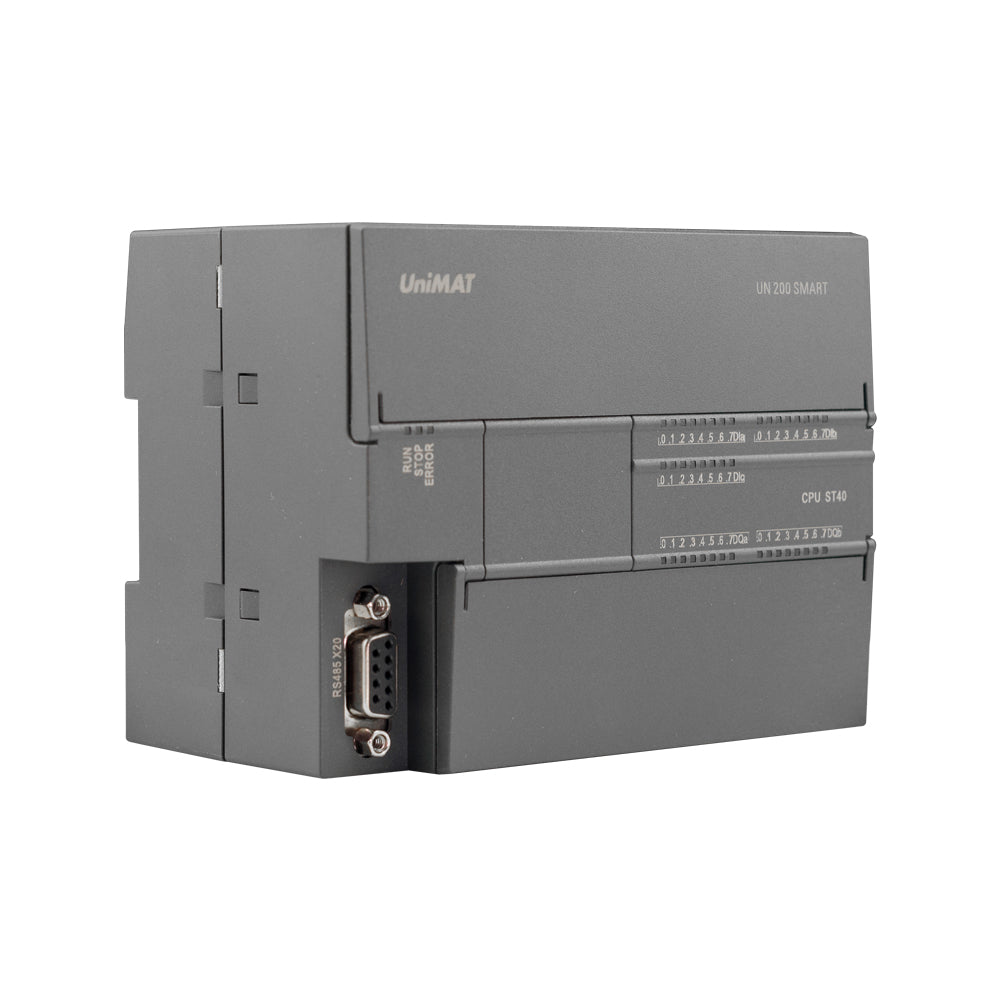

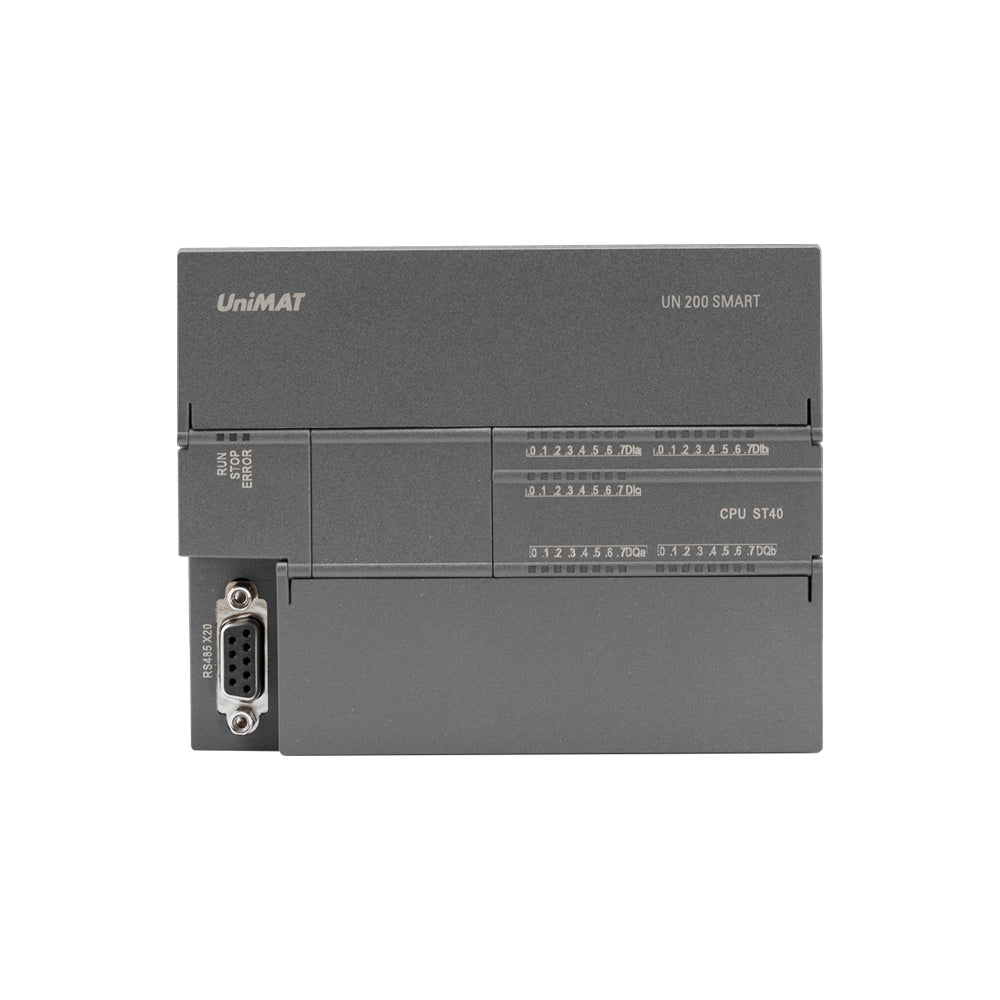

ЦП ST40

UN 200 SMART PLC — это небольшой ПЛК с высокой производительностью, высокой интеграцией и высокой стоимостью, независимо разработанный Yiwei Automation.

ПЛК UN SMART имеет разные типы модулей ЦП с разными точками ввода/вывода. Максимальное количество одиночных точек ввода/вывода может достигать 60 точек. Требования к оборудованию автоматизации.

Модель №.

ЦП ST40

№ заказа.

ООН 288-1ST40-0AA0

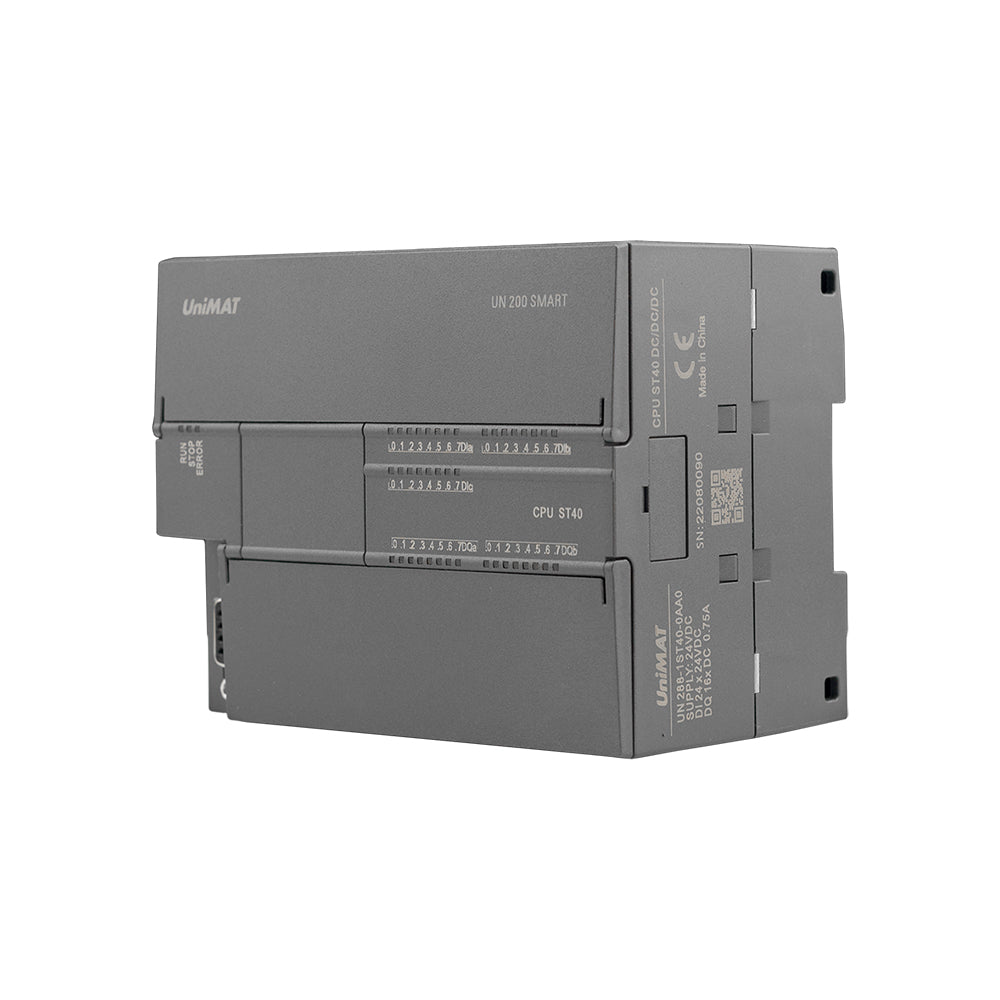

Вид сбоку


технические параметры


модель ЦП ST40
порядковый номер ООН 288-1ST40-0AA0
Размеры Ш x В x Г (мм) 125×100×81
Электропитание (24 В пост. тока) 300 мА макс.
Потребляемый ток на цифровом входе
(24 В постоянного тока)
4 мА на каждый используемый вход
Характеристики процессора
пользовательская память 24 КБ памяти программ/16 КБ памяти данных/до 10 КБ постоянной памяти
Встроенный цифровой ввод/вывод 24 точки ввода/16 точек вывода
расширение модуля До 6 модулей расширения
Расширение сигнальной платы До 1 сигнальной платы
высокоскоростной счетчик всего 6
Однофазный: 6 каналов 200 кГц
Фаза AB: 4 канала 100 кГц
коммуникация
количество портов Ethernet: 1
Последовательный порт: 1 (RS485)
Порт расширения: дополнительная плата 485 BD
оборудование для программирования Последовательный порт: 1 соединение, порт Ethernet: 1 соединение
ЦП (PUT/GET) Ethernet: общее количество клиентских, серверных подключений 6
входная мощность
Диапазон напряжения 20,4 ~ 28,8 В постоянного тока
Выходная мощность
Диапазон напряжения 20,4 ~ 28,8 В постоянного тока
Номинальный выходной ток (макс.) 300 мА
цифровой вход
Введите количество баллов 24
тип сток/источник
Номинальное напряжение Нормальная точка цифрового входа: 24 В пост. тока при 4 мА, ном.
Точка высокоскоростного цифрового входа: 24 В пост. тока при 6,5 мА, ном.
допустимое длительное напряжение 30 В пост. тока макс.
Сигнал логической 1 (минимум) I0.0-I0.3: 4 В постоянного тока при 12,75 мА
I0.6-I1.1: 15 В постоянного тока при 3,7 мА
Другие: 15 В постоянного тока при 2,5 мА
Сигнал логического 0 (максимум) I0.0-I0.3: 1 В постоянного тока при 1 мА
Другие входы: 5 В постоянного тока при 1 мА
время фильтрации Индивидуально выбирается для каждого канала (точки от I0.0 до I1.5): 0,2, 0,4, 0,8, 1,6, 3,2,
6,4 и 12,8 мкс 0,2, 0,4, 0,8, 1,6, 3,2,
6,4 и 12,8 мс
на канал выбирается индивидуально Выбор (I1.6 и выше точки): 0, 6,4, 12,8 мс
Цифровой выход
выходные точки 16
тип Твердотельный — МОП-транзистор (Источник)
Диапазон напряжения 20,4 ~ 28,8 В постоянного тока
номинальный ток на точку (макс. 0,5А

Схема подключения


Размер установки
