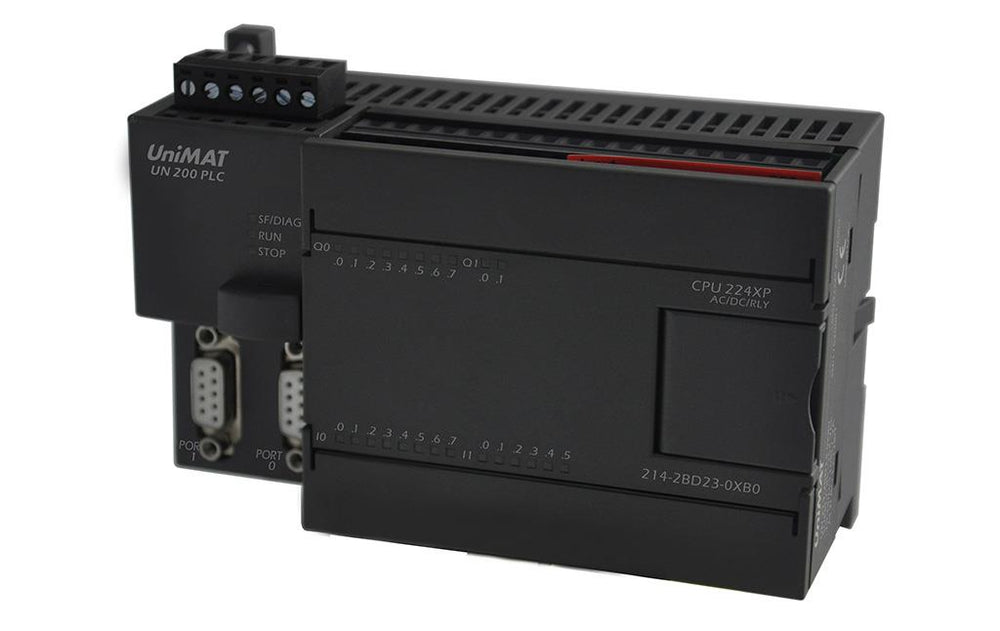

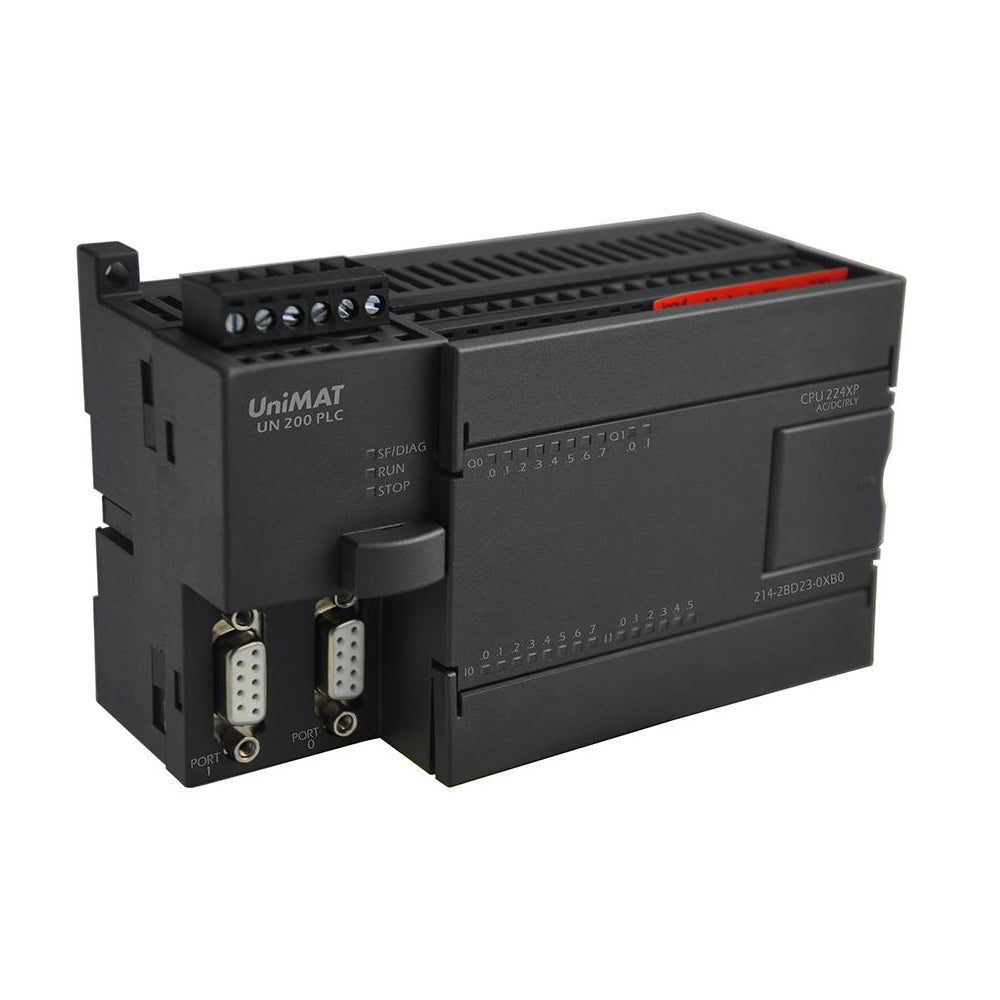

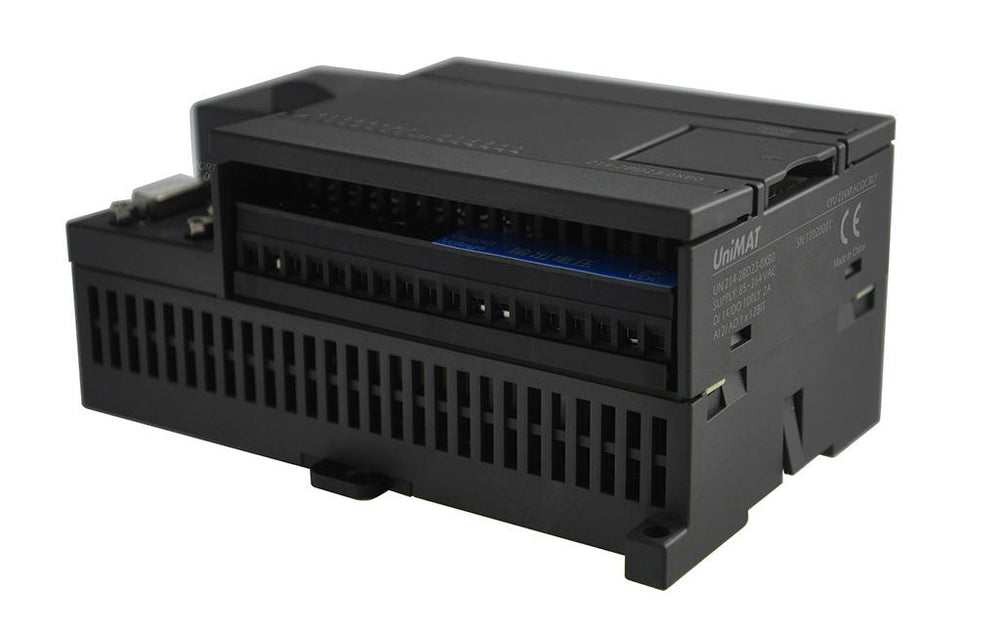

CPU224XP AC/DC/RLY

Высокоскоростная вычислительная техника и обработка данных

· Локальный цифровой 14DI/10DO, аналоговый 2AI/1AO

· Порты связи: два RS485, оба поддерживают протокол PPI

· Модули расширения Максимально допустимое количество: 7 модулей ввода/вывода

· Поддержка 256 цифровых и 64 аналоговых

· Больше пользовательского хранилища: хранилище программ: 20 КБ, хранилище пользовательских данных: 20 КБ

· Встроенная простая и гибкая подфункция ПИД, благодаря чему пользователям удобнее реализовывать многофункциональное управление.

каналы ПИД-регулирования.

· Применяется долговременное хранение данных FLASH при отключении питания, нет необходимости в источнике питания, может сохранять данные в течение 10 лет

· Уникальный альтернативный алгоритм шифрования AES, защищающий интеллектуальную собственность клиентов.

Физическая характеристика

Размеры (Ш x В x Г) (мм)

140×80×62

Потребляемая мощность

17 Вт

Память

Размер памяти программы

 20К

Память данных

20К

Резервное копирование (с помощью Flash, батарея не нужна)

хранить более 10 лет

Ввод/вывод

Локальные цифровые входы

14 входов

Локальные цифровые выходы

10 выходов

Локальные аналоговые входы

2 входа

Локальные аналоговые выходы

1 выход

Размер цифрового изображения ввода/вывода

256(128 входов/128 выходов)

Размер изображения аналогового ввода-вывода

64(32 входа/32 выхода)

Разрешено модулей расширения (макс.)

7 модулей

Общий

Таймер

Общее количество: 256 (1 мс:4; 10 мс:16; 100 мс:236)

Счетчики

256

Биты внутренней памяти сохраняются при отключении питания

256

Временные перерывы

2 с разрешением 1 мс

Прерывания края

4 вверх и/или 4 вниз

Аналоговая регулировка

2 с разрешением 8 бит

Часы времени

Встроенный

Часы реального времени

Время работы после отключения питания 100 часов / обычно (40 часов, не менее 70 часов)

Варианты карт

Карта памяти, карта аккумулятора

Удержание выключения питания

поддержка; данные об отключении питания сохраняются постоянно

Интегрированная функция коммуникации

Порты

2 стандартных порта RS-485 PPI, поддержка Free/Modbus Communication

Скорость передачи данных PPI

PPI：9,6，19,2 и 187,5 Кбит/с

Скорость передачи данных в бодах Freeport

1,2–115,2 Кбит/с

Макс. длина кабеля на сегмент

С изолированным повторителем: 1000 м до 187,5 кбод, 1200 м до 38,4 кбод ，Без изолированного повторителя: 50 м

Макс. количество станций

32 на сегмент, 126 на сеть

Макс. количество мастеров

32

Одноранговый режим (режим PPI Master)

Да

Власть

Входное напряжение

85–264 В переменного тока

Пусковой ток

20А при 264 В переменного тока

Страхование

3А 250В медленноплавкий

Напряжение, ток датчика

 Напряжение: 20,4-28,8 В постоянного тока Ток: 300 мА (макс.)

Текущий предел

1,5 А пик, тепловой предел неразрушающий

Пульсирующий шум (датчик-логика)

Пиковое значение менее 1 В

Изоляция (датчик-логика)

Не изолирован

Ток шины

660мА

Характеристики цифрового входа ЦП

Встроенный цифровой вход

14

Тип ввода

ПНП/НПН

Номинальное напряжение

24 В постоянного тока при 4 мА

Максимальное постоянно допустимое напряжение

30 В постоянного тока

Перенапряжение

35 В постоянного тока в течение 0,5 с

Логика «1» Мин.

15 В постоянного тока 2,5 мА (I0.0~I0.2 и I0.6~I1.5)

4 В постоянного тока 8 мА (I0.3~I0.5)

Логика «0» Макс.

5 В постоянного тока 1 мА (I0.0~I0.2 и I0.6~I1.5)

1 В постоянного тока 1 мА (I0.3~I0.5)

Задержка ввода

Выбирается (от 0,2 до 12,8 мс)

Подключение 2-х проводного датчика приближения (Bero)

Допустимый ток утечки (макс.)

1мА

Изоляция (поле-логика)

Да

Оптический гальванический

500 В переменного тока в течение 1 минуты

Высокоскоростные счетчики

Однофазный 30К(4 шт) 200К(2 шт)

Двухфазный 20К(3 шт.) 100К(1 шт.)

I0.3~I0.5 — высокоскоростная входная точка 200 кГц

I0.0~I0.2 и I0.6~I1.5 — это высокоскоростная входная точка 30 кГц

Длина кабеля Макс.

Экранированный

500 м обычных входов, 50 м входов HSC

неэкранированный

300м нормальных входов

Характеристики цифрового выхода ЦП

Встроенные выходы

10

Тип выхода

Твердотельный МОП-транзистор (источник)

Номинальное напряжение

24 В постоянного тока или 250 В переменного тока

Диапазон напряжения

5-30 В постоянного тока

5-250 В переменного тока

Импульсный ток (макс.)

5А 4с 10% рабочий цикл

Логика «1» (Мин)

-

Логика «0» (Макс.)

-

Номинальный ток на точку (макс.)

2А

Номинальный ток на общий провод (макс.)

10А

Ток утечки (макс.)

-

Нагрузка лампы (макс.)

30 Вт постоянного тока 200 Вт переменного тока

Напряжение индуктивного зажима

-

О государственном сопротивлении (контакт)

0,2 Ом (макс. новое время)

Частота импульсов (макс.)

1Гц

Механические циклы за весь срок службы

10000000 (без нагрузки)

Пожизненные контакты

100000 (номинальная нагрузка)

Параллельное подключение двух выходов

нет

Характеристики аналогового входа

Локальные интегрированные аналоговые входные точки

2

Тип аналогового входа

однотактный

Диапазон напряжения

 ±10В

Формат слова данных, полный диапазон шкалы

 -32000 до +32000

Входное сопротивление постоянного тока

 ＞100 кОм

Макс. входное напряжение

 30 В постоянного тока

Разрешение

 11 бит плюс 1 знаковый бит

Значение младшего бита

 4,88 мВ

Изоляция

 без

Точность

±2,5% от полного диапазона (макс. погрешность 0-55 градусов)

±1,0% полного диапазона (типично 25 градусов)

Повторяемость

 ±0,05% полного диапазона

Время аналого-цифрового преобразования

 125мс

Тип преобразования

 САР

Реакция на шаг

 Макс.250мс

Подавление шума

Типичное значение - 40 дБ при 50 Гц

Характеристики аналогового выхода

Локальные интегрированные аналоговые входные точки

1

Диапазон сигнала

Напряжение: 0-10 В

Ток: 0-20 мА

Формат слова данных, полный диапазон шкалы

от 0 до +32000

Разрешение, полный диапазон

12 бит

Значение LSB

Напряжение: 2,44 мВ

Ток：4.88uA

Изоляция

НЕТ

Точность

Макс. погрешность: выходное напряжение ±2% от полного диапазона

выходной ток ±3% от полного диапазона

Типичный случай: выходное напряжение ±1% от полного диапазона

выходной ток ±1% от полного диапазона

Время схватывания

выходное напряжение ：50us

Выходной ток: 100 мкс

Макс.выходной привод

Выходное напряжение ≥5000 Ом (мин.)

Выходной ток ≤500 Ом (макс.)
