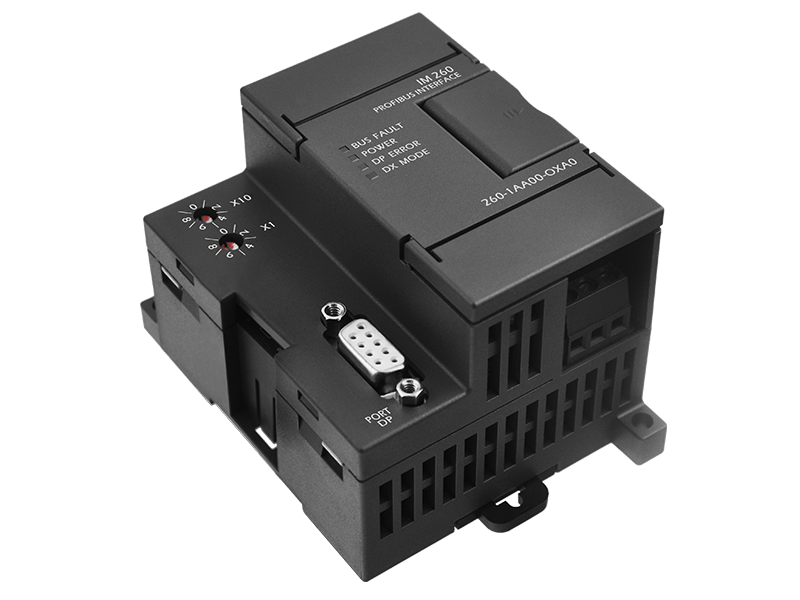

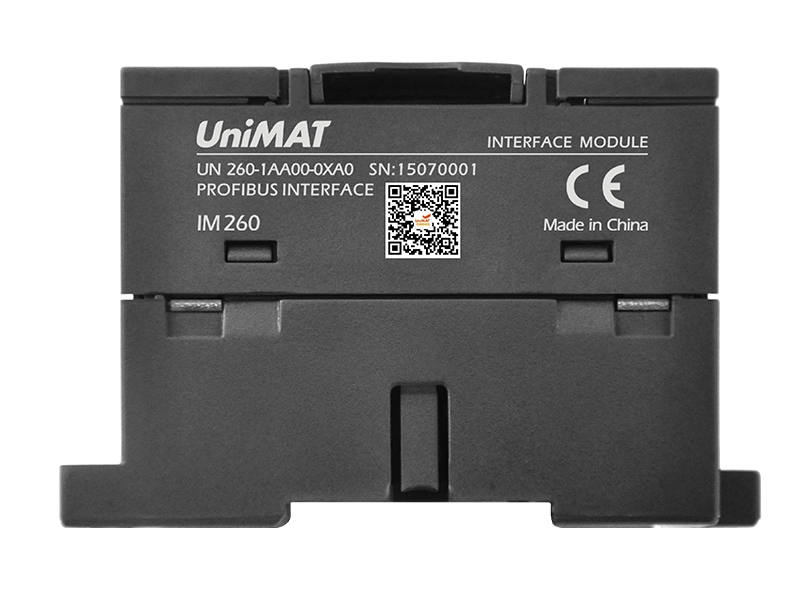

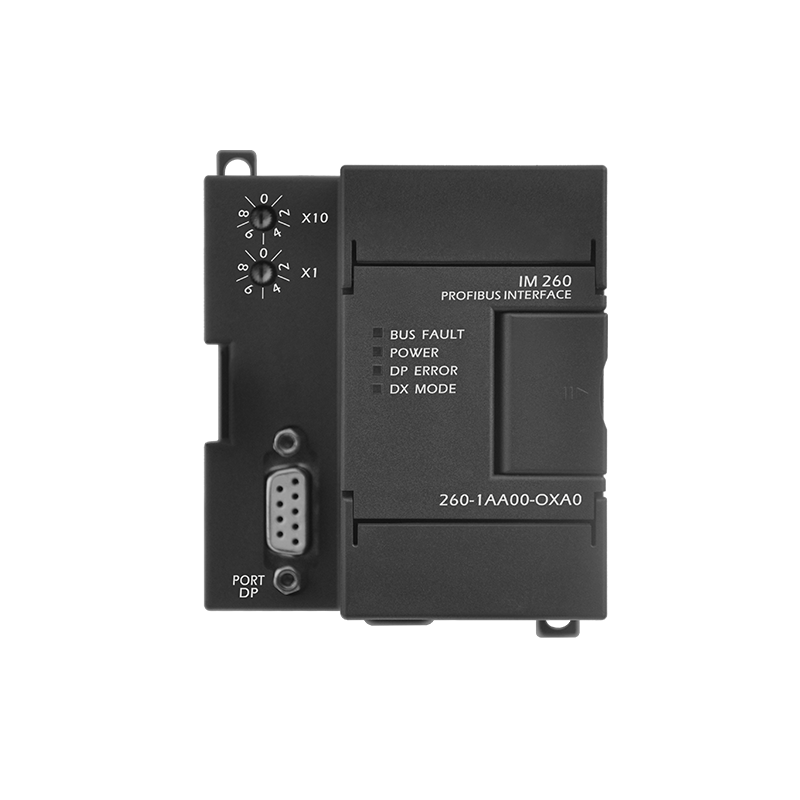

Модуль интерфейса IM260 PROFIBUS-DP
IM260 используется в системе распределенного ввода-вывода с интерфейсом PROFIBUS-DP,
оптоэлектронная изоляция, стабильная работа
Поддержка 300 ЦП с функцией DP Master,
Скорость передачи данных RS 485 от 9,6 Кбит/с до 12 Мбит/с регулируется автоматически,
Макс. поддерживает подключение 99 подчиненных устройств,
Оснащен оптоэлектронной изоляцией и защитой от перегрузки по току на конце RS 485,
Блок питания имеет защиту от обратного подключения и поглощение скачков напряжения.
|
Диапазон напряжения |
20,4-28,8 В постоянного тока |
|
Интерфейс |
1 порт RS485 |
|
Протокол соединения |
PROFIBUS-DP |
| Настройка адреса станции | От 0 до 99 (с помощью переключателя) |
| Макс. количество станций за период | 32 |
|
Макс. количество станций на сеть |
126, макс. до 99 станций IM260 |
| Скорость связи PROFIBUS-DP (устанавливается автоматически) |
9,6, 19,2, 45,45, 93,75, 187,5 и 500 Кбит/с 1,5, 3, 6 и 12 Мбит/с |
| Модули ООН 200 Mo. | 7 |
|
Длина кабеля |
|
|
< 93,75 Кбит/с |
1200метров |
|
187,5Кбит/с |
1000метров |
|
500Кбит/с |
400метров |
|
1-1,5 Мбит/с |
200метров |
|
3-12 Мбит/с |
100метров |
| Входная мощность 24 В постоянного тока | |
| -Диапазон напряжений | 20,4-28,8 В постоянного тока |
| -Макс.ток | 2А пик |
| Питание порта 24 В постоянного тока | |
| -Диапазон напряжений | 20,4-28,8 В постоянного тока |
| -Выходной ток | 300мА(макс.) |
| Изоляция | Нет изоляции, схема такая же, как входная цепь 24 В постоянного тока |
|
Измерение |
71*80*62мм |
Модуль интерфейса IM260 PROFIBUS-DP
