порядковый номер
|

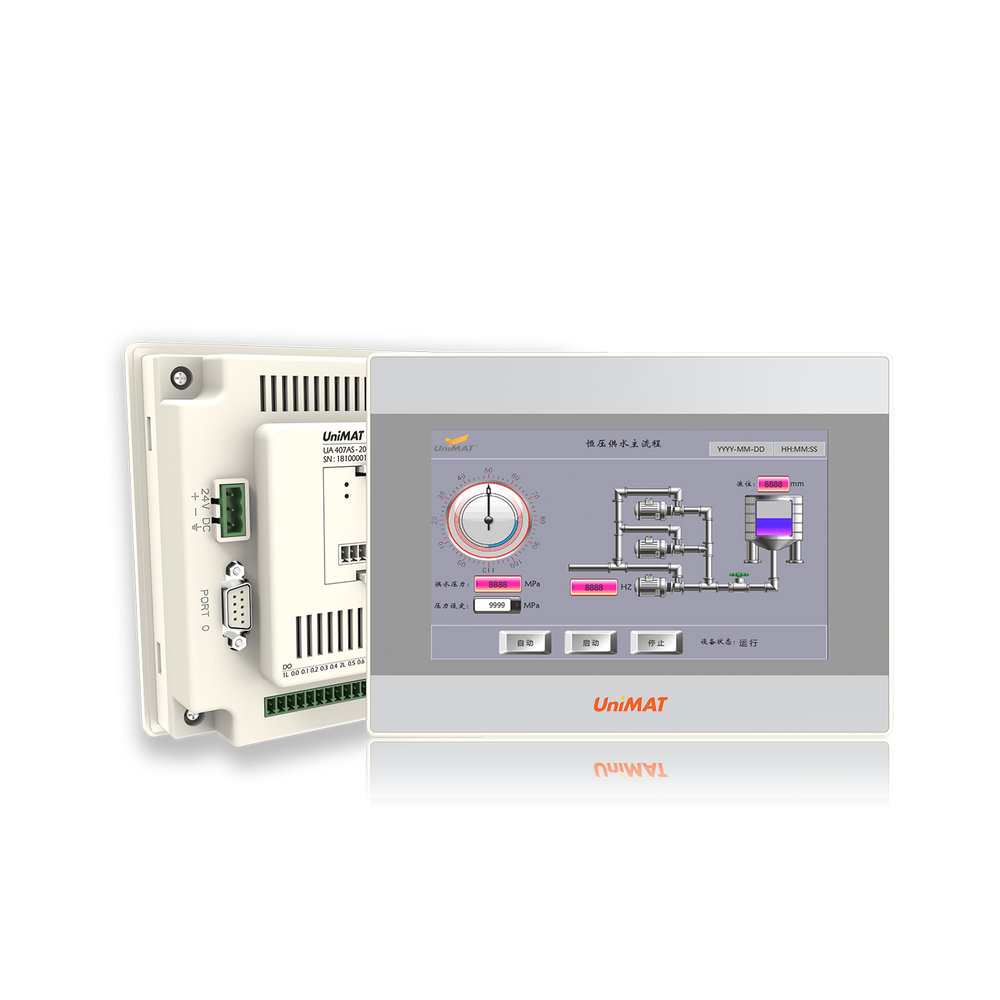

УА 407В-ВА-24РДМ-Н
|
UA 407W-WA-18RAM-N
|
УА 407W-WA-24TDM-Н
|
UA 407W-WA-18TAM-N
|
Технические характеристики человеко-машинного интерфейса |
|
|
|
|
ЖК-экран
|
7″ТФТ
|
цвет дисплея |
65535 цветов
|
Разрешение
|
1024×600
|
Тип подсветки
|
IPS
|
Яркость дисплея
|
400 кд/м²
|
Срок службы подсветки
|
>20000 часов
|
Сенсорный Тип
|
4-проводный резистивный
|
процессор
|
R16, 1 ГГц
|
хранилище
|
256 МБ FLASH + 256 МБ DDR3
|
USB-хост
| USB2.0 x 1, тип A (USB1), поддержка U-диска для обновления прошивки и конфигурации |
USB-ведомый
|
Н/Д
|
Ethernet
|
10/100M адаптивный
|
программное обеспечение для программирования
|
унифейс
|
часть ПЛК
|
Память
|
Серия ООН
|
Программа 16K Данные 10K
|
Х серия
|
Программа 32К
|
Общее количество таймеров
|
Серия ООН
|
всего 256, 4 1 мс, 16 10 мс, 236 100 мс
|
Х серия
| всего 512, 260 1 мс, 46 10 мс, 206 100 мс |
Общее количество счетчиков
|
256
|
Часы
|
встроенный
|
Удержание при отключении питания
|
поддерживать
|
Коммуникационный интерфейс
|
PORT0: PPI/MODBUS/Свободный порт (3-RS485+, 8-RS485-) PORT1: Поддержка PPI (встроенный)
|
Встроенные цифровые входы
|
14 входов 24 В постоянного тока
|
10 входов 24 В постоянного тока
|
14 входов 24 В постоянного тока
|
10 входов 24 В постоянного тока
|
тип ввода
|
ПНП/НПН
|
высокоскоростной счет |
Поддержка 2 каналов однофазного входа 20 кГц или 1 канала 20 кГц AB-фазного входа
|
Встроенные цифровые выходы
|
10 выходов, реле NPN
|
8 выходов, реле NPN
|
10 выходов, транзистор NPN
|
8 выходов, транзистор NPN
|
Номинальный ток на точку [макс.]
|
2А
|
2А
|
0,5А
|
0,5А
|
Импульсный выход
|
1 Гц
|
1 Гц
|
2 канала 50 кГц
| 2 канала 50 кГц |
Встроенный аналоговый вход
|
——
|
4АИ
|
——
|
4АИ
|
Разрешение
|
——
|
12 бит
|
——
|
12 бит
|
Текущий диапазон
|
——
|
0-20 мА
|
——
|
0-20 мА
|
Полная шкала формата слова данных
|
——
| от 0 до +32000 |
——
|
от 0 до +32000
|
Встроенный аналоговый выход
|
——
|
2АО
|
——
|
2АО
|
Полная шкала разрешения
|
——
|
12 бит
|
——
|
12 для
|
Диапазон сигнала
|
——
|
Напряжение 0-10В Ток 0-20мА
|
——
|
Напряжение 0-10В Ток 0-20мА
|
Полная шкала формата слова данных |
——
|
от 0 до +32000
|
——
|
от 0 до +32000
|
Расширение платы BD
|
Поддержка до 2 BD-плат
|
Сервис платформы
|
Удаленная загрузка VPN
|
поддерживать
|
Удаленный мониторинг данных
|
Поддержка 500 данных в реальном времени
|
Тревожный толчок
|
SMS/WeChat/телефон/приложение
|
Электрические характеристики
|
Источник питания
|
24 В постоянного тока |
сила |
8 Вт
|
9 Вт
|
8 Вт
|
9 Вт
|
Структурные свойства
|
цвет корпуса
|
серый
|
Материал корпуса
|
АБС+ПК пластик
|
Габаритные размеры
|
203 × 149 × 60 (мм)
|
Размер отверстия
|
192 х 138 (мм)
|
масса
|
Около 1,2 кг
|
Рабочая Температура
|
0~50℃
|
Класс защиты |
Передняя панель IP65 |
